Specifikace
Typy

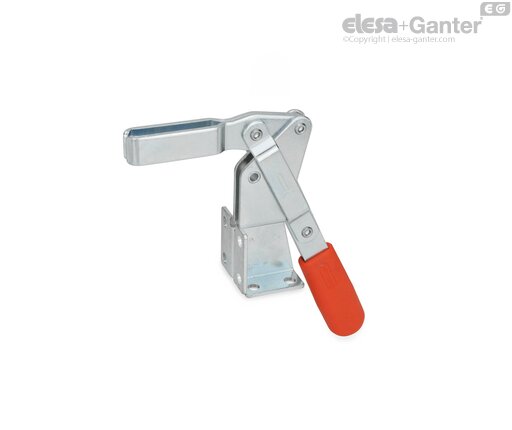

- Typ AV: Vidlicové upínací rameno, se dvěma montážními podložkami
- Typ CV: Vidlicové upínací rameno, se dvěma montážními podložkami a upínacím šroubem GN 708.1
- Typ EV: Masivní upínací rameno, se sponou pro přivaření
Napínací mechanismus
Ocel
- Cementační ocel C10, pozinkovaná, modře pasivovaná
- Ložiskové čepy kalené
- Ložiskové nýty cementované
- Pohyblivé díly jsou mazány speciálním mazivem
Rukojeť
Plast
barva červená, odolná vůči oleji
Spona pro typ EV
Pozinkovaná ocel, modrý pozink
Přírubové podložky GN 898 k typu AV/CV
Ocel
Pozinkované, modrý pozink
Upínací šroub GN 708.1 k typu CV
- Ocel, pozinkovaná, modrý pozink
- Přítlačná podložka
- Tvrdost 85 Shore A ≈
- vulkanizovaná
- Tmavě šedá
- Typ A (rovná přítlačná plocha)
Informace
Rychloupínače GN 812 fungují na principu upínání. Ovládací páka a upínací rameno se pohybují v opačném směru. Lze je namontovat ve dvou rovinách pomocí dvojité montážní základny, potřebují k upínání méně prostoru, protože se upínací rameno a ovládací páka pohybují vzájemně protisměrně.
Rychloupínače ve verzi U-bar s dvěma přírubovými podložkami (typ AV) pojmou upínací šroub určený k danému účelu. U typu CV je součástí také upínací šroub s neoprenovou koncovkou.
Rychloupínače verze typu EV lze také využívat s přivařenou sponou, která pojme upínací prvek určený k danému účelu.
