Specifikace
Funkční prvek 1 / funkční prvek 2
- Typ LK: kontrolka červená / zelená (dvoubarevná) (bez funkce spínání)
- Typ RK: tlačítko, aretované, s červenou / zelenou (dvoubarevnou) LED
- Typ RO: tlačítko, aretované, bez LED
- Typ TK: tlačítko, s červenou / zelenou (dvoubarevnou) LED
- Typ TO: tlačítko, bez LED
Způsoby připojení
- Typ K2: kabel, volný konec, 2 m
- Typ K5: kabel, volný konec, 5 m
- Typ S025: kabel se zástrčkou, 0,25 m
Rukojeť
Zinková slitina
práškově lakováno
- barva černá, RAL 9005, povrch s texturou SW
- barva stříbrná, RAL 9006, povrch s texturou SR
Skříň tlačítka / kontrolky
Kabel (vnější izolace)
Polyuretan (PUR)
Tmavě šedá
Světelné navádění
Plast
průhledný polykarbonát (PC)
Informace
Průmyslová madla skříňky GN 422 se používají k otevírání vík a dveří. V závislosti na typu a osazení tlačítky / kontrolkami dokáže madlo vysílat elektrické ovládací signály a signalizovat stav ovládání stroje, například.
Madlo je k dispozici s 1 nebo 2 funkčními prvky. V závislosti na polaritě zapojení svítí LED červeně nebo zeleně.
Doplňková průmyslová madla skříňky bez spínací funkce jsou k dispozici jako GN 422.1.
Bezpečnostní pokyny
Při instalaci, uvedení do provozu a používání je nutné dodržovat pokyny uvedené v návodu k použití. Ten je přiložen k výrobku nebo ho najdete v digitální podobě na stránce výrobku na webových stránkách elesa-ganter.cz.

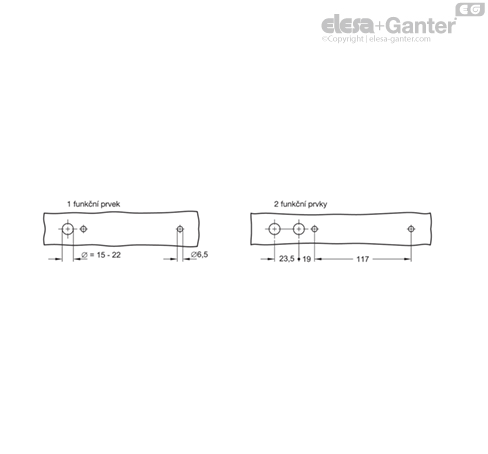

Montážní otvory
Otvory musí být bez otřepů, aby nedošlo k poškození kabelu.
