SLCK-HT-KN Souprava pro elektrickou kontrolu hladiny Se zástrčkovým konektorem M12, pro aplikace při teplotách do 120 °C

Držák senzoru

Technopolymer na bázi polyamidu (PA), vodotěsný, s vestavěným relé (typ reed) se dvěma vodiči napojenými na konektor.

Lze jim pohybovat podél osy olejoznaku a zajistit v požadované poloze pomocí vhodného šroubu (stavěcího šroubu) z technopolymeru.

Elektrický senzor

Kontakty NO a NC (počáteční stav snímačů reed) znamenají stav elektrického kontaktu, kdy je nádrž plná a plovák je tedy v horní poloze (obr. 1).

• NC: elektrický obvod se sepne, jakmile se plovák ve fázi plnění nádrže dotkne snímače. Stejným způsobem se elektrický obvod rozpojí, pokud se plovák dotkne snímače ve fázi vyprazdňování nádrže.

• NO: elektrický obvod se rozpojí, jakmile se plovák ve fázi plnění nádrže dotkne snímače. Stejným způsobem se elektrický obvod sepne, pokud se plovák dotkne snímače ve fázi vyprazdňování nádrže.

Plovák

Technopolymer na bázi polypropylenu (PP), maximální toplota použití 80 °C, nebo technopolymer na bázi polyamidu (PA) maximální teplota použití 120 °C, barva černá.

Plovák obsahuje magnetický prvek pro aktivaci elektrického kontaktu. Když plovák dosáhne nastavené úrovně senzoru, kterým lze pohybovat podél osy olejoznaku pomocí držáku, tak elektrický kontakt sepne.

Max. provozní tlak kapaliny je 2 bary (platí pro olej)

Distanční podložky

Technopolymer na bázi polyamidu (PA). Nezbytné v případech, kdy je nádrž vyrobená z kovového (feromagnetického) materiálu a je třeba zabránit interakci mezi magnetem a kovovou nádrží.

Zástrčkový konektor

• Konektor DIN 43650 C z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, barva černá.

• Čtyřpólový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.

Pro správnou montáž si přečtěte informace v kapitole  Pokyny pro použití.

Zásuvkový konektor (DIN 43650 C)

Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (horní nebo dolní) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529) lze během instalace pomocí vhodných opatření zvýšit.

S těsnicím kroužkem ze syntetické pryže NBR.

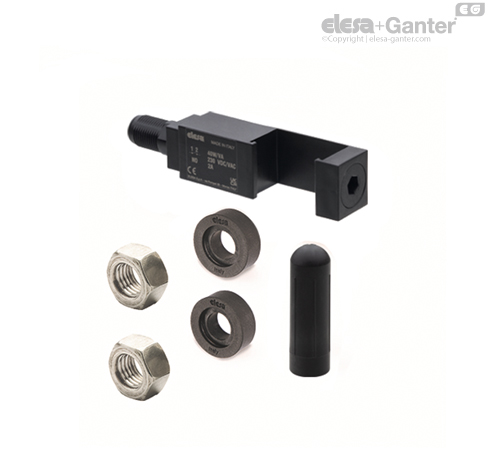

Souprava

Souprava zahrnuje jeden nebo dva držáky senzoru, plovák, 4 O-kroužky (2 FKM pro HCK-GL a 2 NBR pro HCK), 2 vymezovací podložky a dvě matice M12 UNI 5589 z nerezové oceli AISI 316.

Je možné aplikovat více než jednu soupravu k elektrické kontrole různých výšek hladin, které lze kontrolovat po celé délce průhledné trubice olejoznaku.

Standardní provedení

Pro aplikace s teplotami do 80 °C: plovák z technopolymeru na bázi polypropylenu (PP).

• SLCK-NO: s elektrickým kontaktem normálně otevřeným.

• SLCK-NC: s elektrickým kontaktem normálně uzavřeným.

• SLCK-NO-NC: s jedním elektrickým kontakterm normálně otevřeným a jedním normálně uzavřeným.

• SLCK-NC-NC: se dvěma elektrickými kontakty normálně uzavřenými.

• SLCK-NO-NO: se dvěma elektrickými kontakty normálně otevřenými.

Pro aplikace s teplotami do 120 °C: plovák z technopolymeru na bázi polyamidu (PA).

• SLCK-HT-NO: s elektrickým kontaktem normálně otevřeným

• SLCK-HT-NC: s elektrickým kontaktem normálně uzavřeným.

• SLCK-HT-NO-NC: s jedním elektrickým kontakterm normálně otevřeným a jedním normálně uzavřeným.

• SLCK-HT-NC-NC: se dvěma elektrickými kontakty normálně uzavřenými.

• SLCK-HT-NO-NO: se dvěma elektrickými kontakty normálně otevřenými.

• KN: koncovka verzí se zástrčkovým konektorem M12
