Hlavní specifikace
Tělo
Mosaz.
Prizmatický konec
Polysulfon.
Těsnící kroužek
NBR.
Standardní provedení

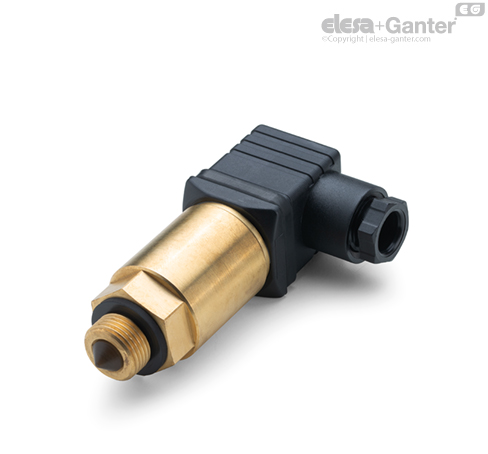

- HSO: senzor s konektorem DIN 43650 z technopolymeru na bázi polyamidu (PA), černá barva, s vestavěnou kabelovou průchodkou a držákem kontaktu. Stupeň krytí IP65 podle tabulky EN 60529.

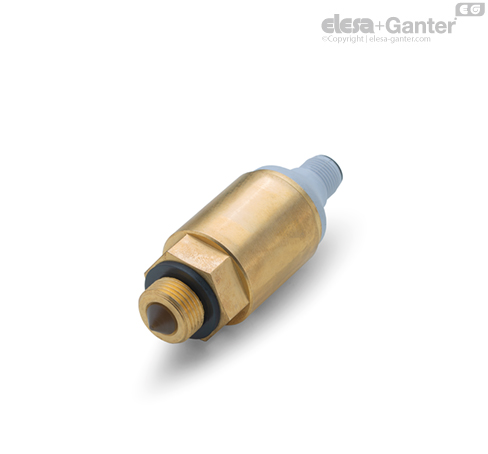

- HSO-KN: senzor s konektorem M12x1, 4kolíkový se závitem z technopolymeru na bázi polyamidu (PA), černá barva, matný povrch. Stupeň krytí IP67.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Pracovní teplota kapaliny (nezamrzlá)
-30 / +110°C.
Okolní teplota
-30 / +55°C.
Maximální pracovní tlak
100 bar
Technické informace
Vlastnosti a použití
Vhodné k detekci průsvitných kapalin uvnitř i malých nádrží.
Optický senzor umístěný v kovovém těle má prizmatický konec s infračervenou diodou a detektorem.
Mechanické a elektrické vlatnosti
Funkce a údržba
Při absenci kontaktu s kapalinou se infračervený paprsek zcela odráží od prizmatického konce směrem k přijímači; když je však senzor smočen kapalinou, změní se index lomu prizmatického konce a část infračerveného paprsku se rozptýlí v samotné kapalině, což způsobí přepnutí výstupu (obr. 1).
Množství odraženého světla se promítne do naměřené hodnoty hladiny v nádrži.
Doporučuje se pravidelně kontrolovat stav čočky optického senzoru a v případě potřeby provést čištění pomocí nekorozivních kapalin.
Pokyny pro použití
- Minimální detekovatelná hladina kapaliny: 10 cm.
- Senzor lze namontovat ve vertikální i horizontální poloze (obr. 1).
- Při vertikální montáži existuje možnost zkreslení detekce hladiny v důsledku přítomnosti zbytkových kapek na povrchu prizmatického konce.
