Hlavní specifikace
Krytka
Technopolymer na bázi polyamidu (PA), černá barva RAL 9005, matný povrch, grafické symboly gravírované laserem.
Závitová spojka
Technopolymer na bázi polyamidu (PA), se zástěrkou a šestihrannou maticí, černá barva, polomatný povrch.
Těsnící kroužek
Podložka ze syntetické pryže NBR.
Přetlakový ventil
Technopolymer s O-kroužkem ze syntetické pryže NBR
Pružina z nerezové oceli, nastaveno přibližně na 0,350 bar nebo 0,700 bar.
Vzduchový filtr
Polyester s jemností filtrace 3 µm (účinnost >98 %).
Plochá měrka
Plochá část z fosfátované oceli (maximální viditelnost hladiny kapaliny).
Na vyžádání a pro dostatečné množství lze měrku dodat v různých délkách, nebo lze měrku opatřit ryskami MAX-MIN pro označení výšky hladiny.
Standardní provedení
- SFV-AF-350MB+a: ventil se otevře, pokud překročí 0,350 bar (nastaveno na 350 mb).
- SFV-AF-700MB+a: ventil se otevře, když tlak překročí 0,700 bar (nastaveno na 700 mb).
Maximální trvalá provozní teplota
100°C.
Technické informace
Vlastnosti

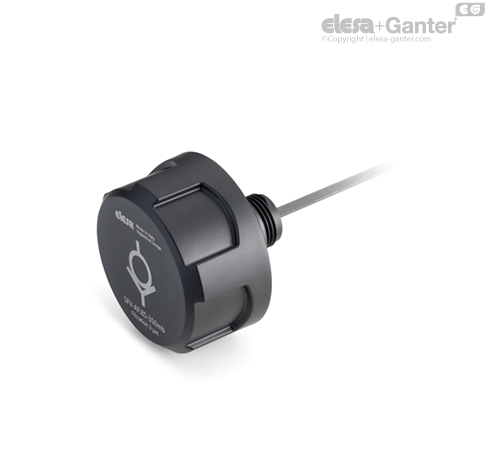

Odvzdušňovací zátky SFV-AF (průmyslový vzor) jsou vhodné pro veškeré aplikace (převodovky, variátory i kompresory), u kterých nesmí vnitřní tlak v nádrži překročit určitou hodnotu (350 nebo 700 mbar).
V těchto případech bezpečnostní ventil zátky umožní vytlačení přebytečného vzduchu z nádrže a tím se dosáhne uvnitř nádrže hodnoty tlaku, na který je ventil nastavený.
Ventil (uzavřený při normálních tlakových podmínkách) zabraňuje vnikání prachu a unikání oleje.
U odvzdušňovacích zátek SFV-AF speciální vnitřní geometrie zastavuje únik kapaliny, a to i v nejkritičtějších případech silného prosakování kapaliny.
Šestihran na závitové spojce umožňuje pomocí klíče aplikovat na krytku větší utahovací moment a zajistit si tak lepší stlačení těsnění.
Technická data
Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.
