Hlavní specifikace
Materiál
Vysoce odolný technopolymer na bázi polyamidu (PA), barva černá, matný povrch.
Otočný čep
Technopolymer na bázi acetalu (POM), barva černá.

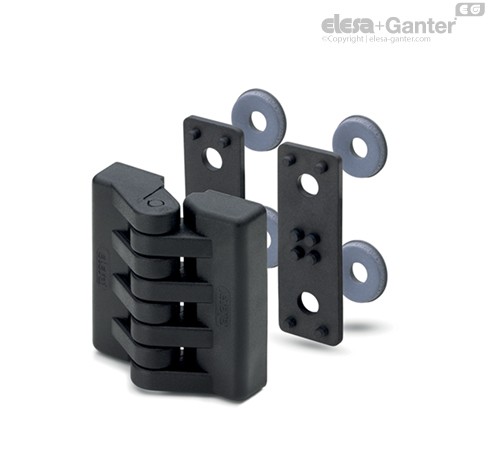

Těsnící kroužky
Syntetická pryž NBR s tvrdostí 70 Shore, černá barva, dodání v nesestaveném stavu.
Těsnicí podložky
Nerezová ocel A2 s těsnicím kroužkem v provedení z vulkanizovaného EPDM, dodání v nesestaveném stavu.
Standardní provedení
- CFAX-B-IP: poniklovaná mosazná pouzdra se závitovým otvorem.
- CFAX-p-IP: poniklované ocelové závitové kolíky.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 215°, (mezi -35° a -180° 0° znamená, že spojované části jsou ve stejné rovině).
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
Vlastnosti
Panty CFAX-IP umožňují dosahování utěsnění se stupněm ochrany krytím až IP69K.
Stupeň ochrany krytím zůstává zachován v obou směrech: zvenčí ochranné plochy dovnitř a naopak.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížen
E90 [N] | Zlomové zatížení
R90 [N] |
| CFAX.49-B-M5-IP | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49-p-M5x14-IP | 370 | 3070 | 360 | 2400 | 200 | 900 |
