Hlavní specifikace
Konektor
Je složený ze dvou částí vyrobených z technopolymeru (PA) na bázi polyamidu, barva černá nebo šedá, matný povrch.
Vyztužení
Pozinkovaná ocel nebo nerezová ocel (STC-SST).
Černá nebo šedá, matný povrch.
Šedočerná, matný povrch.

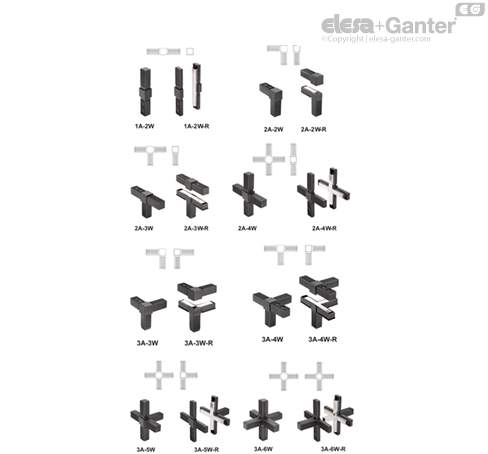

Standardní provedení
- 1A-2W: jednorozměrný dvoucestný konektor.
- 2A-2W: dvourozměrný dvoucestný konektor.
- 2A-3W: dvourozměrný trojcestný konektor.
- 2A-4W: dvourozměrný čtyřcestný konektor.
- 3A-3W: trojrozměrný trojcestný konektor.
- 3A-4W: trojrozměrný čtyřcestný konektor.
- 3A-5W: trojrozměrný pěticestný konektor.
- 3A-6W: trojrozměrný šesticestný konektor.
Označení pro konektory s vyztužením:
- R: vyztužení z pozinkované oceli.
- R-M10: vyztužení z pozinkované oceli se závitovým otvorem.
- R-SST: vyztužení z nerezové oceli.
Technické informace
Vlastnosti a použití
Vhodné pro stavbu konstrukcí složených ze čtvercových profilů. Montáž může být prováděná jednoduchým kombinováním spojek zatlačených dovnitř profilů bez použití šroubů nebo jiných spojovacích prvků.
Maximální limit pro statické zatížení každého ramene konektorů s ocelovou výztuží (STC-R a STC-R-SST) je zobrazený na Obr. 1. Pokud je hodnota limitu statického zatížení překročená, může za určitých podmínek dojít k prasknutí prvku, na který je zatížení vyvíjeno. Proto u této hodnoty musí být dostatečná rezerva vzhledem k důležitosti a bezpečnosti daného použití.
