Hlavní specifikace
Potah
Měkčený nalisovaný polyuretan, tvrdost 75 Shore A
Středový disk kola
Tlakově odlévaný hliník.
Způsob uložení
Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb.
Pevná konzola
Svařená ocel elektrolyticky pozinkovaná. Konzola navržená pro zatížení do 7000 N. Vhodné pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost.
Otočná konzola
Svařená ocel elektrolyticky pozinkovaná. Použití axiálního kuličkového ložiska a kuželového ložiska zajišťuje vynikající ovládání i při plném zatížení a zvyšuje odolnost konzoly proti bočním nárazům. Je vybavená maznicí a pojistnou maticí se systémem proti samovolnému uvolňování. Konzola navržená pro zatížení do 7000 N. Vhodné pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost.
Skládá se z následujících dílů (Obr. 1):
- Montážní deska: kovaná ocel s tvářeným čepem, elektrolyticky pozinkovaná.
- Vidlice: prodloužené boky přivařené k přírubě, elektrolyticky pozinkovaná.
- Otočná sestava: axiální kuličkové ložisko a kuželové ložisko.
- Maznice.
- Pojistná matice se systémem proti samovolnému uvolňování.
Brzda
Zadní brzda má dvojitý účinek a vyznačuje se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem.
Standardní provedení
- PSL-WH: pevná konzola, bez brzdy.
- SSL-WH: otočná konzola, bez brzdy.

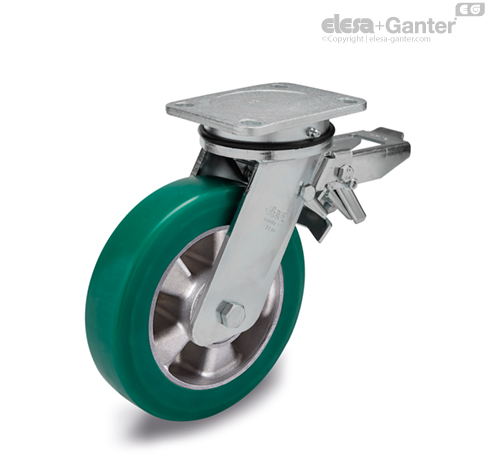

- SSF-WH: otočná konzola, s brzdou.
Technické informace
Použití
Vhodné pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost. Nalisované polyuretanové kolo zaručuje vynikající elasticitu a hodnotu valivého odporu a dobrou odolnost proti opotřebení a roztržení. Další informace viz. RE.F2.
