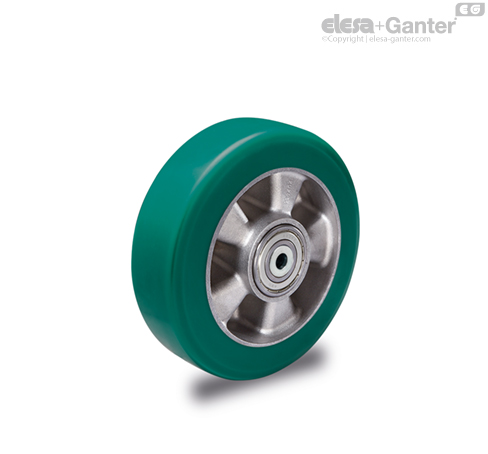

Hlavní specifikace
Potah
Měkčený nalisovaný polyuretan, tvrdost 75 Shore A
Středový disk kola
Tlakově odlévaný hliník.
Způsob uložení
Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb.
Technické informace
Použití
Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení.
Pro parametry výběru informace v kapitole Technická data.
Pojezdová kola RE.F2 se dodávají také s konzolou:
- RE.F2-N: pojezdová kola s konzolou z ocelového plechu pro nízké zatížení.
- RE.F2-H: pojezdová kola s konzolou z ocelového plechu pro střední zatížení.
- RE.F2-WH: pojezdová kola s konzolou z ocelového plechu pro vysoké zatížení.
Podmínky okolního prostředí
Vhodné do prostředí, kde se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par.
Valivý odpor - působící síla / zatížení
V tabulce je pro každé zatížení a průměr uvedena síla (v N) potřebná k tlačení nebo tažení jednoho kola stálou rychlostí 4 km/h na hladkém povrchu.
K ruční manipulaci s vozíkem se 4 koly doporučujeme zvolit průměry s hodnotami pod 50 N; v případě časté manipulace vyberte hodnoty pod 30 N.
| Trakční nebo přítlačná síla pro pohyb kola [N] |
|---|
| | Zatížení [N] |
| 1500 | 2500 | 3500 | 4500 | 5500 | 7000 |
| D [mm] | 100 | 20 | 35 | - | - | - | - |
| 125x40 | <10 | 15 | 38 | - | - | - |
| 125x50 | <10 | 15 | 38 | - | - | - |
| 160 | <10 | 10 | 20 | 30 | 35 | - |
| 200 | <10 | <10 | 10 | 20 | 30 | 40 |
Mechanický pohyb s tažným zařízením
Při mechanickém tažení naleznete v Technická data naleznete hodnoty zatížení pro mechanické tažení.
Teplota
Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti.
