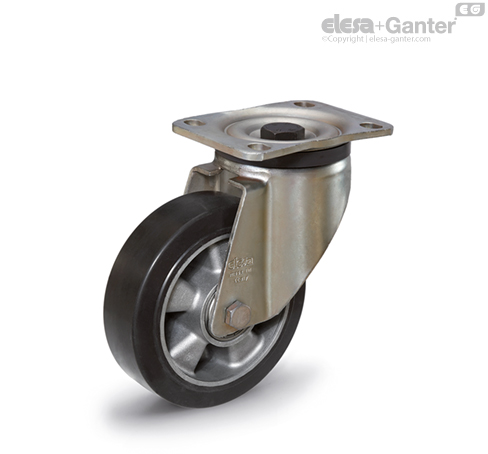

RE.G2-SSL-H Otočná kola s držákem pro střední až vysoká zatížení Držák otočné desky, bez brzdy

Potah

Elastická pryž, tvrdost 70 Shore A.

Středový disk kola

Tlakově odlévaný hliník.

Způsob uložení

Náboj s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb.

Pevná konzola

Ocelový plech žlutě pozinkovaný. Konzola navržená pro zatížení do 5000 N. Vhodné pro použití v těžkém průmyslu.

Otočná konzola

Ocelový plech žlutě pozinkovaný. Dvě kuličková ložiska a přímý kontakt mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost. Nevyžaduje údržbu. Konzola navržená pro zatížení do 5000 N. Vhodné pro použití v těžkém průmyslu.

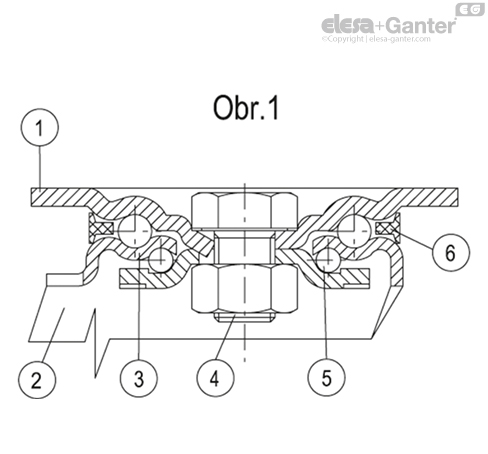

Skládá se z následujících dílů (Obr. 1):

1. Montážní deska: ocelový plech žlutě pozinkovaný.
2. Vidlice: ocelový plech žlutě pozinkovaný.
3. Kroužek kuličkového ložiska: ocelový plech žlutě pozinkovaný.
4. Středový čep: šroub z oceli třídy pevnosti 8.8. a ocelová matice.
5. Otočná sestava: dvě řady valivých kuliček promazány mazacím tukem.
6. Prachové těsnění: technopolymer, barva tmavě šedá RAL 7015.

Brzda

Zadní brzda má dvojitý účinek a vyznačuje se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Zadní brzdu pojezdových kol lze utahovat a povolovat dle potřeby šroubem s válcovou hlavou M8.

Standardní provedení

• PSL-H: pevná konzola, bez brzdy.
• SSL-H: otočná konzola, bez brzdy.
• SSF-H: otočná konzola, s brzdou.
