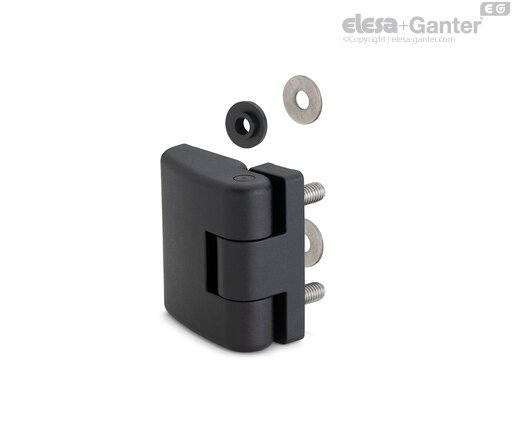

CFDX-G-R-p Panty Pro dveře a zárubně, které nejsou v jedné rovině, pouzdra se závitovým otvorem a závitové kolíky

Materiál

SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.

Otočný čep

SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny.

Vymezovací podložky

Pryž NBR, tvrdost 70 Shore A (součást dodávky). Vyrobeno ze surovin vyhovujících FDA (FDA CFR.21 a EU 10/2011).

Ploché podložky

Nerezová ocel A4 UNI 6593-MT (součást dodávky).

Standardní provedení

Pro montáž u dveří a zárubní v jedné rovině (obr. 1).

• CFDX-G-C-B: matice z nerezové oceli se závitovým otvorem v úzkém tělese (zárubni); mosazná pouzdra se slepým závitovým otvorem v širokém tělese (dveřích).
• CFDX-G-C-p: závitové kolíky z nerezové oceli na úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory na širokém tělese (dveřích).
• CFDX-G-C-SH: průchozí otvory s vybráním pro šrouby se zápustnou hlavou v úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory v širokém tělese (dveřích).

Pro montáž u dveří (max. tloušťka = 5 mm) a zárubně v jedné rovině (obr. 2).

• CFDX-G-R-B: matice z nerezové oceli se závitovým otvorem v úzkém tělese (zárubni); mosazná pouzdra se slepým závitovým otvorem v širokém tělese (dveřích).
• CFDX-G-R-p: závitové kolíky z nerezové oceli na úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory na širokém tělese (dveřích).
• CFDX-G-R-SH: průchozí otvory s vybráním pro šrouby se zápustnou hlavou v úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory v širokém tělese (dveřích).
