Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny.
Vymezovací podložky
Pryž NBR, tvrdost 70 Shore A (součást dodávky). Vyrobeno ze surovin vyhovujících FDA (FDA CFR.21 a EU 10/2011).
Ploché podložky
Nerezová ocel A4 UNI 6593-MT (součást dodávky).
Standardní provedení
Pro montáž u dveří a zárubní v jedné rovině (obr. 1).
- CFDX-G-C-B: matice z nerezové oceli se závitovým otvorem v úzkém tělese (zárubni); mosazná pouzdra se slepým závitovým otvorem v širokém tělese (dveřích).
- CFDX-G-C-p: závitové kolíky z nerezové oceli na úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory na širokém tělese (dveřích).
- CFDX-G-C-SH: průchozí otvory s vybráním pro šrouby se zápustnou hlavou v úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory v širokém tělese (dveřích).
Pro montáž u dveří (max. tloušťka = 5 mm) a zárubně v jedné rovině (obr. 2).
- CFDX-G-R-B: matice z nerezové oceli se závitovým otvorem v úzkém tělese (zárubni); mosazná pouzdra se slepým závitovým otvorem v širokém tělese (dveřích).
- CFDX-G-R-p: závitové kolíky z nerezové oceli na úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory na širokém tělese (dveřích).
- CFDX-G-R-SH: průchozí otvory s vybráním pro šrouby se zápustnou hlavou v úzkém tělese (zárubni); mosazná pouzdra se slepými závitovými otvory v širokém tělese (dveřích).
Technické informace
Vlastnosti a použití

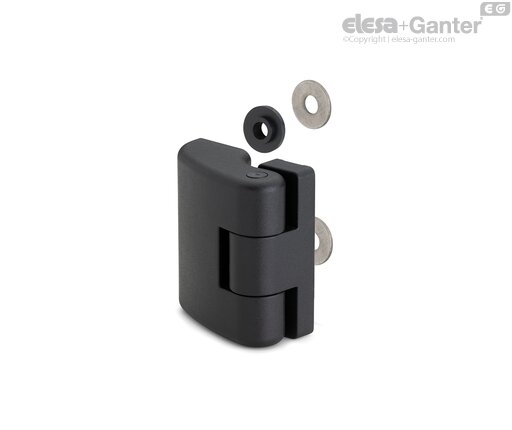

Pant (průmyslový vzor) se skládá ze dvou těl různé velikosti (jedno je širší a druhé užší) a je určen k použití například u konstrukcí s úzkými zárubněmi. Tento způsob montáže znesnadňuje neoprávněnou manipulaci třetími stranami. Provedení SH se dodávají v rozloženém stavu pro usnadnění montáže.
Úhel otočení (přibližná hodnota)
Max. 195° (–5° až +190°, 0° znamená, že obě spojované části jsou ve stejné rovině). Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Test odolnosti | Axiální zatížení | Radiální zatížení | Zatížení pod úhlem 90° |
| | |
| Označení | Maximální provozní zatížení
Ea [N] | Mezní zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Mezní zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Mezní zatížení
R90 [N] |
| CFDX-G-C.40-B-M5 | 488 | 2541 | 397 | 1613 | 347 | 1361 |
| CFDX-G-C.40-p-M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458 |
CFDX-G-C.40-SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377 |
CFDX-G-C.50-B-M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161 |
| CFDX-G-C.50-p-M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365 |
| CFDX-G-C.50-SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899 |
| CFDX-G-C.60-B-M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481 |
| CFDX-G-C.60-p-M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510 |
| CFDX-G-C.60-SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587 |
Test odolnosti | Axiální zatížení | Radiální zatížení | Zatížení pod úhlem 90° |
| | |
| Označení | Maximální provozní zatížení
Ea [N] | Mezní zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Mezní zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Mezní zatížení
R90 [N] |
| CFDX-G-R.40-B-M5 | 509 | 2760 | 496 | 1479 | 555 | 1437 |
| CFDX-G-R.40-p-M5x14.5 | 491 | 2845 | 541 | 1592 | 614 | 1382 |
CFDX-G-R.40-SH.5 | 498 | 3037 | 537 | 1562 | 608 | 1434 |
CFDX-G-R.50-B-M6 | 853 | 3550 | 1186 | 1540 | 1784 | 2430 |
| CFDX-G-R.50-p-M6x14.5 | 606 | 2938 | 1393 | 2625 | 1675 | 2732 |
| CFDX-G-R.50-SH.6 | 788 | 2989 | 1235 | 3299 | 1475 | 3210 |
| CFDX-G-R.60-B-M6 | 965 | 3245 | 1166 | 2258 | 1446 | 2377 |
| CFDX-G-R.60-p-M6x14.5 | 786 | 3150 | 1138 | 2028 | 1543 | 2631 |
| CFDX-G-R.60-SH.6 | 1187 | 3563 | 1104 | 3374 | 1569 | 4784 |
Pokyny pro použití
Montážní pokyny
Pro montáž na sklo nebo na panely:
- Vyvrtejte otvor Ø 10,5 0,2 do skla nebo panelu (min. tloušťka 4 mm).
- Umístěte pant z přední strany a vystřeďte protikus (d1) v otvoru.
- Na opačné straně vložte vymezovací podložky a ploché podložky a zajistěte je šrouby (nejsou součástí dodávky).
U provedení SH:
- Namontujte úzkou stranu na stranu zárubně a širokou stranu na stranu dveří.
- Zasuňte otočný čep ze strany, na které se nenachází rozšíření průměru, až se zajistí v tělese pantu.
