Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černošedá RAL 7040 (C33), matný povrch.
Otočný čep
Samomazný technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Standardní provedení
Průchozí otvory pro šrouby M6 se zapuštěnou hlavou.

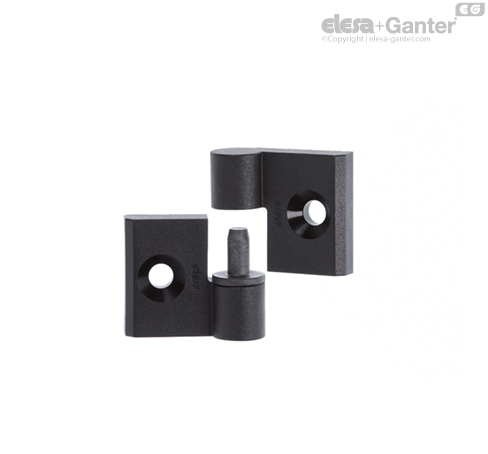

- CFGY-D: otočný čep namontovaný na pravé části pantu.
- CFGY-S: otočný čep namontovaný na levé části pantu.
Technické informace
Vlastnosti a použití
Tento typ pantu lze použít se 40mm hliníkovými profily s drážkou o rozměru 8–10 mm.
Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Zlomové zatížení
R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
