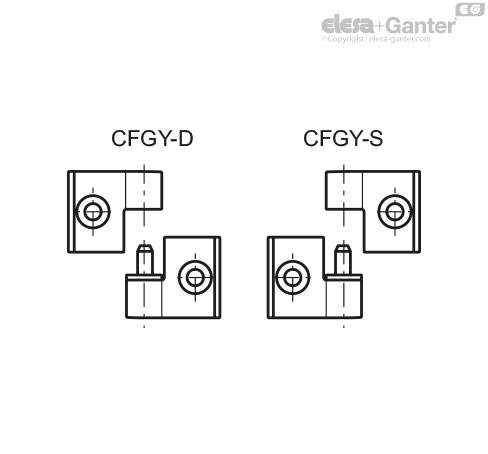

CFGY-D
CFGY

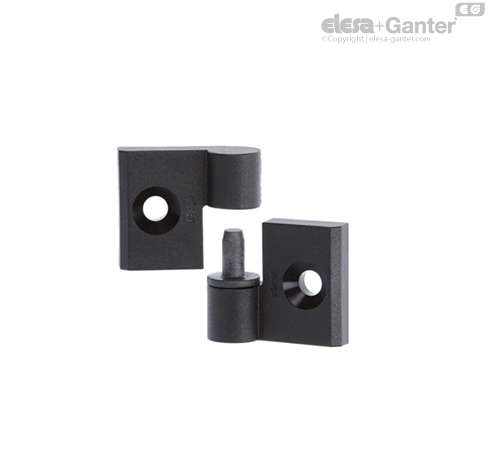

Panty rozebíratelné
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černošedá RAL 7040 (C33), matný povrch.
Samomazný technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Průchozí otvory pro šrouby M6 se zapuštěnou hlavou.

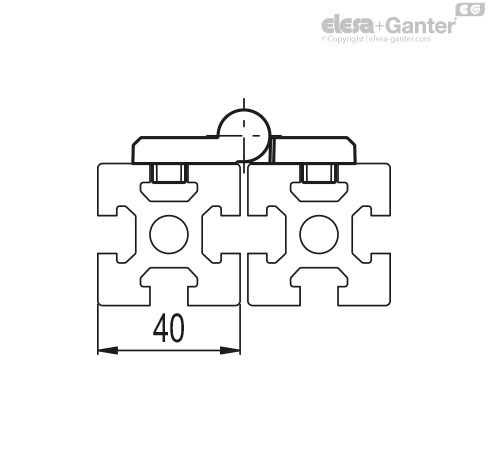

Tento typ pantu lze použít se 40mm hliníkovými profily s drážkou o rozměru 8–10 mm.
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° | |||
| Označení | Maximální provozní zatížení Ea [N] | Zlomové zatížení Ra [N] | Maximální provozní zatížení Er [N] | Zlomové zatížení Rr [N] | Maximální provozní zatížení E90 [N] | Zlomové zatížení R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
