Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Krytka šroubů
- ECO.R: technopolymer na bázi polyesteru (PBT) v jedné z barev Elecolors, lesklý povrch, montáž zatlačením. Součást dodávky, demontáž možná pomocí šroubováku (Obr. 1).
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Standardní provedení
Průchozí otvory pro samořezné šrouby z nerezové oceli AISI 304 podle ISO 7050 Ø 2,9x9,5 mm. Šrouby jsou součásti dodávky (viz. Montážní pokyny).
EPR-SH: madlo s odkrytou prohlubní bez příklopky.

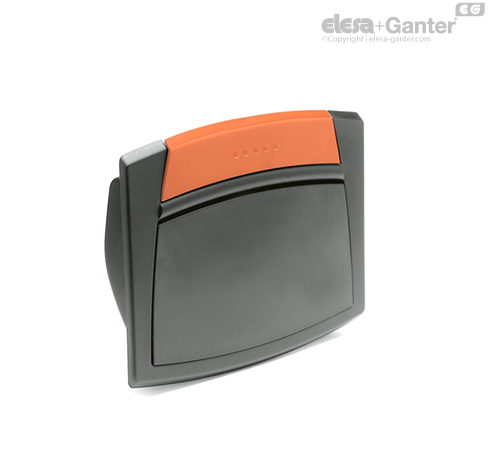

EPR-F-SH: madlo s ochrannou příklopkou z technopolymeru, barva šedo-černá, matný povrch, vratná pružina z nerezové oceli.
Technické informace
Ergonomie a design
Moderní design díky kompaktnímu tvaru. Vnitřní profil prohlubně umožňuje bezpečné, pohodlné a ergonomické uchopení. Barevná krytka šroubů navíc zlepšuje viditelnost madla a nabízí možnost úpravy dle přání zákazníka.
Ochranná příklopka představuje jedinečný prvek, který kompletně zakrývá prohlubeň a otevírá se jednoduchým vsunutím ruky dovnitř.
Technická data
Hodnoty pevnosti ve zdvihu (F1) a v tahu (F2) uvedené v tabulce byly získány při laboratorních zkouškách s madly namontovanými na panelech ze zesíleného plechu o tloušťce 1,5 mm (plech zesílený pro účely laboratorních testů).
Pokyny pro použití
Vyřezaný otvor
V panelech s tloušťkou (s) větší než 2,5 mm doporučujeme namontovat madlo následujícími způsoby:
- dvěma samořeznými šrouby do otvorů "d";
- dvěma šrouby se zapuštěnou hlavou M3x6 do otvorů předvrtaných v panelu;
- dvěma šrouby se zapuštěnou hlavou M3x10 s maticemi, po provrtání slepých otvorů na Ø 3,2 mm.
Montážní pokyny
- Vyřezejte otvor pro vsazení madla podle rozměrů uvedených v tabulce.
- Před instalací madla odstraňte všechny otřepy způsobené řezáním.
- Nasaďte madlo nejprve v horní části (Obr. 1) a potom zatlačte spodní část až dojde k jeho usazení.
- Jemně zatlačte madlo dolů (Obr. 2).
- Připevněte madlo dvěmi samořeznými šrouby (Obr. 3).
- Nasaďte krytku šroubů zatlačením nejprve po stranách a pak ve středu (Obr.4).
