SPECIFIKACE
Typy
- Typ DK: s trojhranným hřídelem
- Typ VK: se čtyřhranným hřídelem
- Typ SK: s křídlovou maticí
- Typ SCK: s křídlovou maticí, uzamykatelný (stejné zámky)
- Typ SC: s klíčem (stejný zámek)
Stator
Zinková slitina
Polohovací kroužek chromovaný
Polohovací kroužek práškově lakovaný
barva černá, RAL 9005, povrch s texturou SW
Křídlová matice
Zinková slitina
práškově lakováno
barva černá RAL 9005, povrch s texturou
Klíč
Stříbrný nikl s plastovým koncem
Další díly
Pozinkovaná ocel, modrý pozink
Stupeň krytí IP 65
Typ DK / VK / SCH / SK
Informace
Západky GN 115.1 mají menší rozměry než standardní západky GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST nebo GN 115-WSK-SST díky čemuž jsou ideální pro použití v omezeném prostoru nebo při požadavcích na nenápadný vzhled.
Zamykají se otočením v rozsahu omezeném na 90°, kdy se západkové rameno přemísťuje do zamknuté polohy za rámem dveří. Zkosení západkového ramena usnadňují zavírání dveří.
Západková ramena jsou k dispozici s různými úhly ohybu pro pokrytí vzdálenosti ramen A činící 7,5 / 13,5 mm a 19,5.
Zamykatelné západky (typy SCK a SC) se dodávají se 2 klíči. Klíč lze vytáhnout v obou koncových polohách. Zámek je standardizovaný, takže každý zámek lze otevřít stejným klíčem.
Západky GN 115.1 se dodávají s volně přiloženým západkovým ramenem (vyjma typu SC).

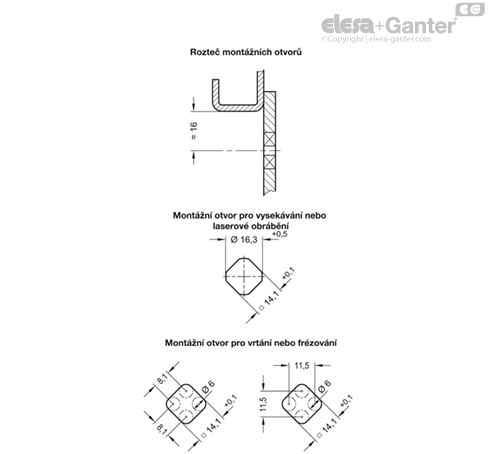

Konstrukce a montážní pokyny
Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.
Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.
Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.
Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.
U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.
