GN 115-WOE-SST-PA Západky s plastovými ovládacími prvky

Západky GN 115-WOE-SST se zamykají otočením v rozsahu omezeném na 90°, kdy se západkové rameno přemísťuje do zamknuté polohy za rámem dveří. Zkosení západkového ramena usnadňují zavírání dveří. Díky použití materiálů, jimiž jsou nerezové oceli, jsou západky optimálně vhodné pro použití v korozivních prostředích.

Západková ramena jsou k dispozici s různými úhly ohybu, aby vzdálenost ramene A byla od 6 do 50 mm a od 6 do 28 mm (provedení A4).

Západky GN 115-WOE-SST se dodávají s volně přiloženým západkovým ramenem.

• Ochranné vodící podložky GN 120.2

• Vnitřní rukojeti skříní GN 120.3

• Děrovače plechu GN 123

• Přehled typů západek

• Základní tolerance ISO

• Stupeň krytí IP

• Vlastnosti plastu

• Vlastnosti nerezové oceli

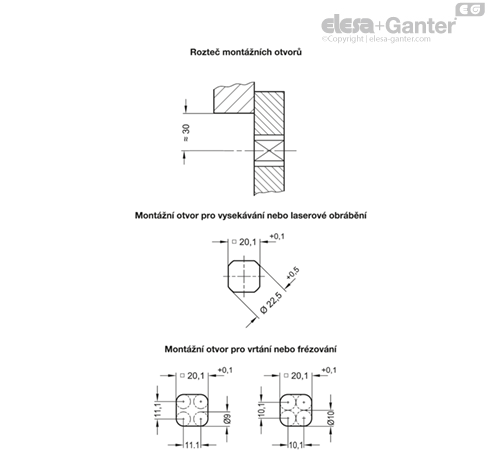

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.

Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.

Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.

Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.
