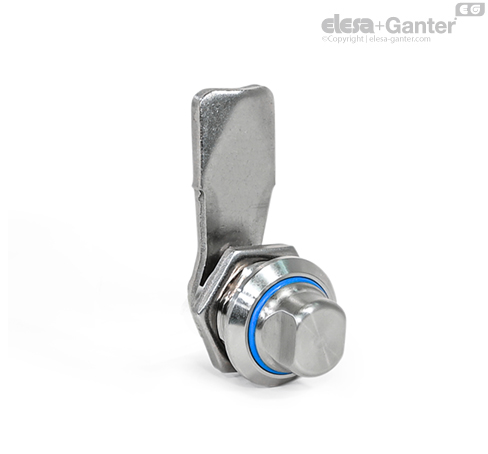

GN 115-IP-AZ13 Západky Se dvěma vnějšími protilehlými ploškami

Západky GN 115 se zamykají otočením v rozsahu omezeném na 90°, kdy se západkové rameno přemísťuje do zamknuté polohy za rámem dveří. Zkosení západkového ramena usnadňují zavírání dveří.

Díky použití materiálů, jimiž jsou nerezové oceli, jsou západky optimálně vhodné pro použití v korozivních prostředích. Použití vícenásobných těsnění poskytuje dílům nejvyšší míru ochrany odpovídající stupni kryti IP69k. Západky rovněž splňují základní hygienické požadavky podle norem DIN 1672-2 a DIN 14159.

Západková ramena jsou dostupná s rozmanitými úhly ohybu, díly čemuž je pokryt celý rozsah vzdálenosti ramen A od 6 do 50 mm (provedení NI) a od 6 do 28 mm (provedení A4).

Západky GN 115 se dodávají s volně přiloženým západkovým ramenem.

• Klíče s otvorem GN 119.2 (pro typ AD7 a AV8)

• Klíče s otvorem GN 1151 (pro typ AZ13)

• Ochranné vodící podložky GN 120.2

• Vnitřní rukojeti skříní GN 120.3

• Děrovače plechu GN 123

• Stupeň krytí IP

• Vlastnosti plastu

• Vlastnosti nerezové oceli

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.

Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.

Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.

Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.
