SPECIFIKACE
Typy
- Typ AD7: S vnějším trojhranem
- Type AV8: S vnějším čtyřhranem
- Type AZ13: Se dvěma vnějšími protilehlými ploškami
- Butadien-akrylonitrilový kaučuk (NBR)
Rozsah teplotní odolnosti od -30 °C do 100 °C
Informace
Západky GN 115 se zamykají otočením v rozsahu omezeném na 90°, kdy se západkové rameno přemísťuje do zamknuté polohy za rámem dveří. Zkosení západkového ramena usnadňují zavírání dveří.
Díky použití materiálů, jimiž jsou nerezové oceli, jsou západky optimálně vhodné pro použití v korozivních prostředích. Použití vícenásobných těsnění poskytuje dílům nejvyšší míru ochrany odpovídající stupni kryti IP69k. Západky rovněž splňují základní hygienické požadavky podle norem DIN 1672-2 a DIN 14159.
Západková ramena jsou dostupná s rozmanitými úhly ohybu, díly čemuž je pokryt celý rozsah vzdálenosti ramen A od 6 do 50 mm (provedení NI) a od 6 do 28 mm (provedení A4).
Západky GN 115 se dodávají s volně přiloženým západkovým ramenem.
Konstrukce a montážní pokyny

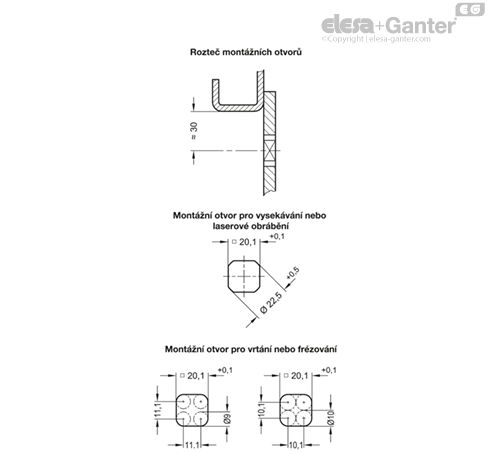

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.
Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.
Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.
Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.
U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.
