Informace

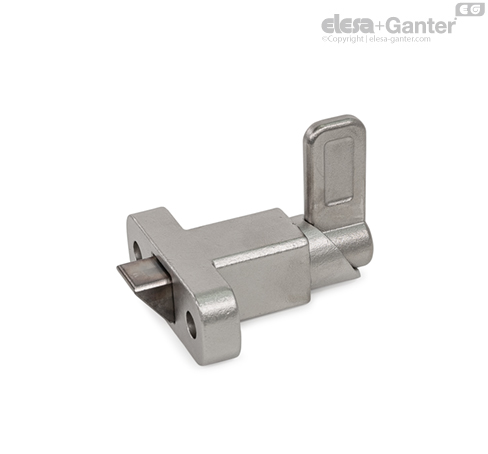

Pružinové pístky GN 724.2 mají čep pístku se čtvercovým průřezem, se západkovou plochou na jedné straně a se zkosením na druhé straně. Jestliže se zajišťovaný předmět přesune směrem ke zkosení, čep pístku je zatlačen zpět do vedení, čímž je umožněno, aby drážky a hrany přejely přes čep. Čepový špendlík se automaticky zajišťuje na místě, když je přesunut k zajišťovací ploše. Zajištění lze uvolňovat přitažením ramena západky.
Drážka na vrchu boční hrany drží páčku v pozici, pokud je třeba čep dočasně zajistit proti vysunutí.
Rozměrové tolerance mezi čepem a pouzdrem byly vybrány tak, aby byla zajištěna funkční spolehlivost i v aplikacích s nepřesnými rozměry nebo v případě znečištění. Mechanismus západky je předem promazaný a v případě potřeby jej lze promazat znovu.
Existuje několik možností upevnění. Šestihranné montážní otvory umožňují použití šroubů s válcovou hlavou ISO 4762 a šroubů se šestihrannou hlavou nebo matic dle DIN 931 nebo DIN 934.
