GN 653.2-NI
GN 653.2
Rýhované šrouby
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Provedení z oceli ST

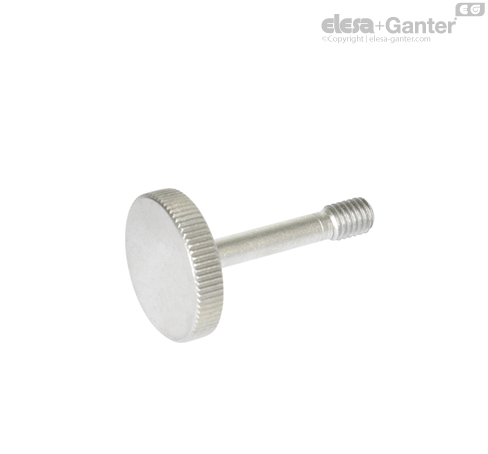

Provedení z nerezové oceli AISI 303 NI
Rýhované šrouby GN 653.2 se používají v případech, kdy je potřeba zabránit ztrátě šroubu. Toho je dosaženo pomocí hladkého osazení d4 na čepu šroubu.
Pro správné použití tohoto šroubu je nutné místo klasického hladkého a závitového otvoru udělat závitový otvor d1 v obou dílech, které se spojují. Dále je potřeba zhotovit hladký otvor d5 na jedné ze dvou stran, která navazuje na závitový otvor.
V závislosti na konstrukci a požadované délce spojení a1 ... a3, kterého má být dosaženo, je možné použít několik způsobů uvedených níže.
