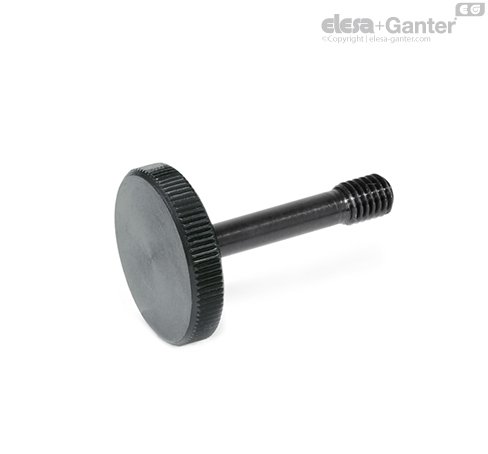

GN 653.2 Rýhované šrouby Ocel

Rýhované šrouby GN 653.2 se používají v případech, kdy je potřeba zabránit ztrátě šroubu. Toho je dosaženo pomocí hladkého osazení d₄ na čepu šroubu.

Pro správné použití tohoto šroubu je nutné místo klasického hladkého a závitového otvoru udělat závitový otvor d₁ v obou dílech, které se spojují. Dále je potřeba zhotovit hladký otvor d₅ na jedné ze dvou stran, která navazuje na závitový otvor.

V závislosti na konstrukci a požadované délce spojení a₁ ... a₃, kterého má být dosaženo, je možné použít několik způsobů uvedených níže.
