Specifikace
- Ocel, spékaná (Distaloy AB) ST
- barva černá, oxidace párou
- Nerezová ocel AISI 316L NI
Šroub s válcovou hlavou ISO 4762
Nerezová ocel AISI 304
Zajištění závitu
Částečný povlak z polyamidu (PFB)
modrý
- barva černá RAL 9005, povrch s texturou
- Vložka a upevňovací šroub
Informace

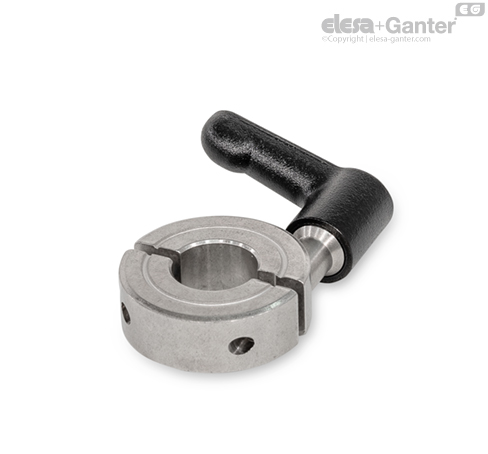

Pokud není možné axiální uchycení, použijí se naříznuté stavěcí kroužky GN 707.4. Lze je snadno a rychle upnout bez použití nářadí snížením výšky nastavitelnou upínací pákou. Proto je lze použít jako například koncový doraz, který je nutno často nastavovat.
Zajištění přiloženého šroubu s válcovou hlavou závitem zajišťuje, že se bude udržovat výška slotu nastavená při instalaci, a to i v případě, že se upínací páka povolí.
Rozměry stavěcích kroužků odpovídají jednostranně naříznutým stavěcím kroužkům GN 706.2 / GN 706.4. Závit d3 pro rozměry d1 = 16–36 je konstruován jako průchozí otvor; pro rozměry d1 = 42 a více je konstruován jako slepý otvor.
