SPECIFIKACE
Typy
- Typ B: vidlicové upínací rameno, se dvěma montážními podložkami
- Typ BC: vidlicové upínací rameno, se dvěma montážními podložkami a upínacím šroubem GN 708.1 Upínací šrouby
- Typ F: masivní upínací rameno, se sponou pro přivaření
Provedení z oceli
- Cementovaná ocel C10, pozinkovaná, modrý pozink
- Spojení pomocí nýtů (od velikosti 230), povrchově kalené
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A-
- Přítlačná opěrka z pryže 85 Shore A

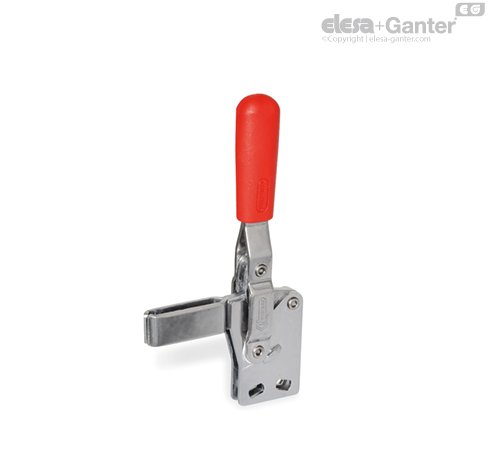

Provedení z nerezové oceli NI
Nerezová ocel AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Informace
Svislé rychloupínače GN 810.1 pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují stejným směrem. V upnutém stavu je ovládací páka ve svislé poloze.
Svislé rychloupínače s vidlicovým upínacím ramenem a dvěma montážními podložkami (Typ B) mohou být osazené specifickými upínacími prvky. Upínací šroub s přítlačnou pryžovou opěrkou je součásti dodávky pro typ BC.
U verze typu F může být provedeno navaření upevňovací svorky upravné pro svařovaný předmět, nebo použit držák upevňovacího nástroje GN 809.
