SPECIFIKACE
Typy
- Typ APV: Upínací rameno s drážkou a 2 přírubovými podložkami
- Typ CPV: Upínací rameno s drážkou a 2 přírubovými podložkami, Sestava hřídele GN 708.1
- Typ EPV: Upínací rameno s pouzdrem
Označení
Provedení M: magnetický píst
Základna
Ocel, fosfátovaná
Ložiskové čepy / pouzdra
Ocel
kalená a broušená
Dvojčinný pneumatický válec
s nastavitelným tlumením koncové polohy
max. tlak 6 barů
Všechny pohyblivé díly
mazány speciálním mazivem
- Přítlačná opěrka z pryže 85 Shore A
Informace
Aby byla zajištěna delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překročit 6 barů. Do okruhu sání vzduchu je vhodné zařadit řídicí jednotku stlačeného vzduchu.

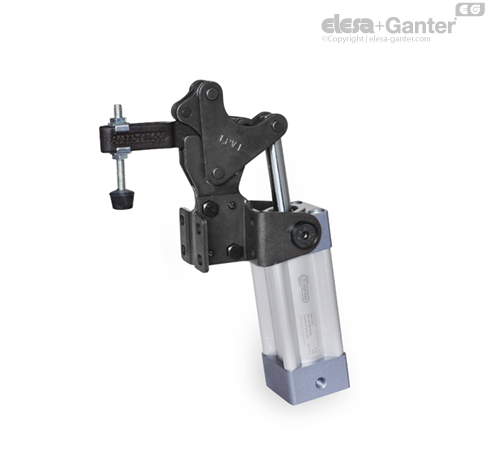

Upínače GN 962 jsou standardně vybaveny magnetickým pístem. Díky tomu je možná detekce koncové polohy pomocí snímačů GN 3380.
