SPECIFIKACE
Typ
- Typ EPV: masivní upínací rameno
Označení
- Provedení M: magnetický píst
Tělo
litá ocel
Černě lakované
Další díly
Ocel St 60
Pozinkované, modrý pozink
Ložiskové čepy
cementované
Dvojčinný pneumatický válec
max. tlak 6 barů
Všechny pohyblivé díly
mazány speciálním mazivem
Pevná plastová rukojeť
barva červená, odolná vůči oleji
Informace

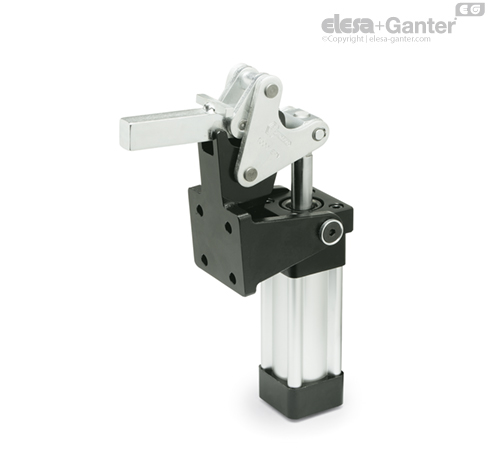

Rychloupínače GN 861 jsou zkonstruovány tak, aby je bylo možné snadno rozebrat. Ložiskové čepy jsou axiálně zajištěné pojistnými kroužky. To umožňuje nastavovat upínací rameno po jeho rozebrání vždy tak, aby přesně vyhovělo konkrétní aplikaci.
Aby byla zajištěná delší životnost mechanických částí a pneumatického válce, neměl by provozní tlak překračovat 6 bar a v okruhu stlačeného vzduchu by měla být následně zařazena jednotka pro úpravu vzduchu.
Rychloupínače GN 861 mají magnetický píst. Pomocí polohových snímačů GN 3380, je možné detekovat koncovou polohu, například pro potřebu řízení provozu strojů.
