Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Krytka náboje
Technický polymer na bázi polyamidu (PA) vyztuženého skleněnými vlákny, matná povrchová úprava, montáž s přesahem. Součást dodávky, demontáž možná pomocí šroubováku.
Standardní provedení
- ELC: náboj z černěné oceli, vystružený otvor v toleranci H7, krytka v jedné z barev Ergostyle.
- ELC-FC3: náboj z černěné oceli, vystružený otvor v toleranci H7, krytka v barvě světle-šedé RAL 7035, se šipkou.
- ELC-SST: náboj z nerezové oceli AISI 303, vystružený otvor v toleranci H7, krytka v jedné z barev Ergostyle.

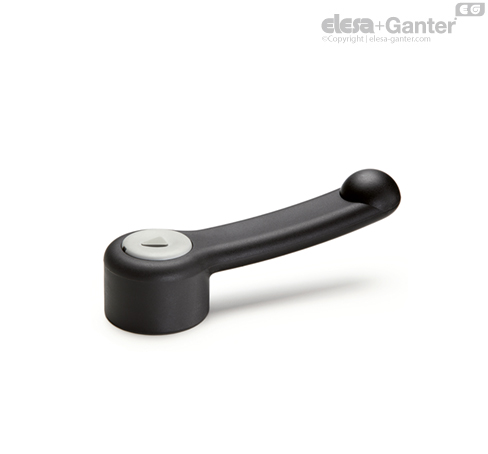

- ELC-SST-FC3: náboj z nerezové oceli AISI 303, vystružený otvor v toleranci H7, krytka v barvě světle-šedé RAL 7035, se šipkou.
Technické informace
Ergonomie
Ovládání pomocí této páky je jemné a přesné díky její masivní konstrukci. Rozšířený a zaoblený konec poskytuje účinné sevření.
Omezení úhlu otáčení
Úhel otáčení může být omezený kolíky, které zapadají na spodní straně do vodící drážky.
Příslušenství na vyžádání
Příslušenství na vyžádání
- GN 184: axiální zajišťovací podložka brunýrovaná.
- MS.: kulička a pružina aretačního mechanismu instalovány v protilehlých otvorech d3 vyvrtaných v úhlu 180° (informace v kapitole Kuličky a pružiny)).
- ECB.T: krytka náboje z technického polymeru na bázi polyamidu (PA) vyztuženého skleněnými vlákny, v barvách Elecolor, matná povrchová úprava, montáž s přesahem (viz tabulka).
- ECBF.T: krytka náboje z technického polymeru na bázi polyamidu (PA) vyztuženého skleněnými vlákny, světle šedá barva RAL 7035, s ukazatelem v podobě šipky, montáž s přesahem (viz tabulka).
Další provedení
Speciální provedení na vyžádání
Páky s příčnými otvory podle GN 110.
