GN-736.1
GN 736.1
Ovládací kolečka
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Typy
Označení otvorů
Označení
Těleso kola
Hliník
Krytka
plast, světle šedý
Kleština / Šestihranná matice
Mosaz
Upínací šroub DIN 916
Nerezová ocel
s vnitřním šestihranem a zubatým hrotem
Otočnou rukojet
Plast, polyamid (PA)

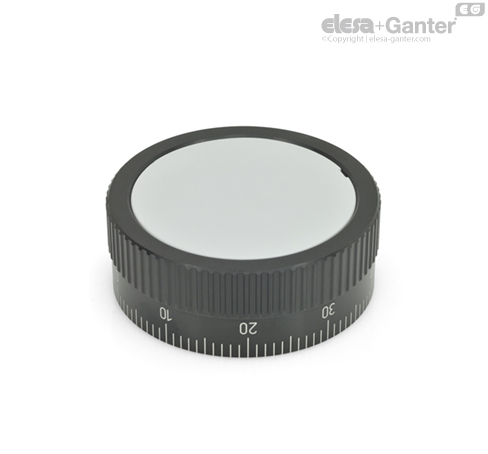

Ovládací kolečka GN 736.1 se používají pro nastavování při použití malého kroutícího momentu. Hrubé nastavení se provádí pomocí válcové rukojeti (úchop pomocí špiček prstů). Potom následuje jemné nastavení pomocí rýhovaného okraje ovládacího kolečka.
Provedení s kleštinou umožňuje libovolnou polohu montáže ovládacího kolečka na hřídel a snadné nastavení požadované polohy stupnice. Provedení s kleštinou umožňuje libovolnou polohu montáže ovládacího kolečka na hřídel a snadné nastavení požadované polohy stupnice. Stupnice na regulačních kolečkách jsou nesmazatelné a díky barevnému kontrastu vůči černému povrchu snadno čitelné. Kromě standardní stupnice (Typ S) lze dodat také s jiným provedením stupnice. !from duplication! Kromě standardní stupnice (Typ S) lze dodat také s jiným provedením stupnice.
Požadovaný design stupnice, posloupnost číslování, polohu čísel a typ stupnice naleznete v kapitole "STUPNICE" .
