GN 826-H
GN 826
Upínací kroužky
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Typy
Upínací prvek
Hliník
eloxovaný povrch, černý ELS
Klín
Mosaz

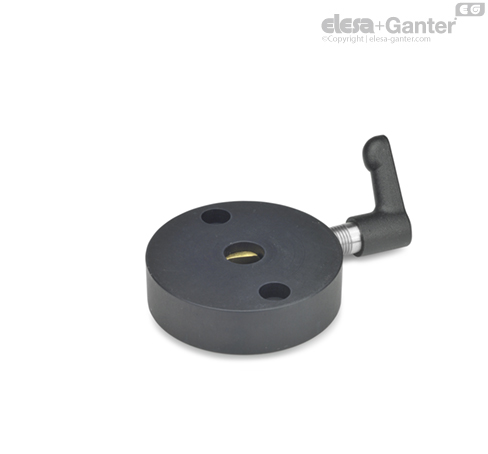

Nastavitelná ruční páka pro typ H
Zinková slitina
Upínací šroub pro typ S
Nerezová ocel AISI 303
Upínací kroužky GN 826 se obvykle používají ve spojení s regulačními kolečky a menšími ručními koly.
Hřídele je díky tomu možno upínat lehce a snadno, bez nutnosti konstrukčních úprav a bez použití dalších dílů. Upínací klín zvyšuje tuhost hřídele, čímž např. omezuje nepříznivý vliv vibrací na nastavení hřídele a zajišťuje hřídel v nastavené poloze.
Upínací kroužky dále slouží pro uložení a upevnění hřídele.
Upínací prvek může být namontován tak, že upínací páka nebo upínací šroub může být na levé nebo na pravé straně.
Referenční šipky, které mohou být připevněné na obvod upínacího kroužku, naleznete pod označením GN 711.1.
