GN 139.5
GN 139.5

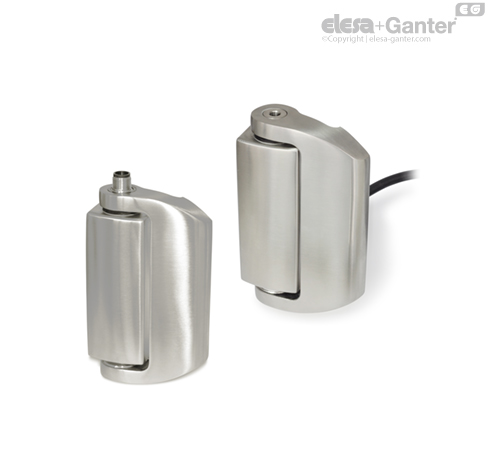

Panty s vestavěným bezpečnostním spínačem
Nerezová ocel
Nerezová ocel

78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Přesný odlitek z nerezové oceli
Čep
Nerezová ocel AISI 316L
Panty s vestavěným bezpečnostním spínačem GN 139.5 byly navržené pro kontrolu dveří a krytů strojů nebo výrobních zařízení. Při otevírání dveří se aktivuje kontakt (NC) normálně uzavřený, který se při otáčení v určité pozici rozpojí a přeruší bezpečnostní okruh. Ve stejnou dobu se otevření dveří signalizuje spínacím kontaktem (NO) normálně otevřený, který se spojí. Bloky kontaktů jsou osazené pomalými elektrické kontakty s kladným otevřením, které jsou navzájem oddělené a nemají hysterezi. Úhly spínání, ve kterých dochází ke změně stavu kontaktů, je možné nastavit (viz. Pohybový diagram).
Panty s vestavěným bezpečnostním spínačem jsou kompaktní prvky, snadno se montují a mají atraktivní design. Díky montáži ze zadní strany jsou tyto panty chráněné proti neoprávněné manipulaci a rozebírání. Panty GN 139.6 bez bezpečnostního spínače se používají jako párové nebo doplňkové panty, např. pro velké dveře nebo brány, kde je potřeba několik pantů.
Kabel s konektorem
8-pinů, délka kabelu 5 m nebo 10 m:
Mechanické vlastnosti | ||||
Maximální zatížení | Hodnoty s bezpečnostním faktorem | Příklady výpočtu | Směr zatížení | ![]() | ![]() | ![]() |
- | F max. | 2000 N | 2000 N | 2000 N |
- | ||||
Upevnění | zadní montáž, 10 x závitový otvor M8, hloubka 8 mm | |||
Doporučený utahovací moment | 10 Nm (Screws M6) | |||
Stupeň krytí | IP67 / IP69K (Pozor na kabely!) | podle EN 60529 | ||
Způsob spínání, rozpojení kontaktu | Pomalé spínání, při otevírání | podle IEC 60947-5-1, K | ||
Materiál kontaktu | slitina stříbra | |||
Schéma spínání kontaktů | Body sepnutí je možné upravit až o 2° směrem k 0° | ![]() | ||
Maximální provozní frekvence | 600 cyklů za hodinu | podle IEC 60947-5-1, jeden spínací cyklus se skládá jednoho sepnutí a jednoho rozpojení | ||
Mechanická životnost | 106 cyklů | podle IEC 60947-5-1, jeden spínací cyklus se skládá jednoho sepnutí a jednoho rozpojení | ||
Ovládací rychlost | min. 2° za vteřinu, max. 90° za vteřinu | podle IEC 60947-5-1, jeden spínací cyklus se skládá jednoho sepnutí a jednoho rozpojení |
Electriké vlastnosti / Bezpečnost | ||||
Kategorie použití | AC 15: 24 Vac / 2A / DC 13: 24 Vdc / 2A (konektorová zástrčka), AC 15: 250 Vac / 4A / DC 13: 250 Vdc / 0,3 A (kabel) | podle EN 60947-5-1 | ||
Kontakty | ![]() | |||
8-mi kolíkový konektor M12 nebo | ||||
9-ti žílový kabel 2 nebo 5 metrů dlouhý | ||||
Schéma konektoru a kabelu | ||||
Typ kabelu | 9x0,34 mm², PVC H05VV-F, černý | podle IEC 60332-1 | ||
Zkratový proud | 1000 A | podle EN 60947-5-1 | ||
Jmenovité izolační napětí | 30 V AC / 36 V DC (konektor) / 250 Vac (kabel) | |||
Zkratová ochrana | 2 A, 500 V, Typ gG (zástrčka) / 3 A, 500 V, Typ gG (kabel) | |||
Okolní teplota | - 25 °C až + 80 °C | |||
Stupeň externího znečištění | 3 | podle EN 60947-5-1 | ||
Bezpečnostní parametry | B10: 1 000 000, B10 d: 5 000 000, B10 / B10 d: 20% | podle EN ISO 13849-1 |
Povolení, Soulady, Použitelnost | ||||
Nízkonapěťový systém ovládání | ![]() | EN 60947-1/2007 | ||
CE declaration | EN 60947-1-5 : 2004 + | |||
EAC a UL certifikovaný | A1/2009 | |||
Bezpečnostní předpisy | do SIL 3 / PL e | podle EN ISO 13849-1 |
Další důležité detaily a pokyny jsou uvedeny v návodu k použití pro GN 139.5, který je součástí každé dodávky a který je také k dispozici ke stažení ve formátu PDF ze stránky "www.elesa-ganter.cz" v sekci "Ke stažení".
Panty s vestavěným bezpečnostním spínačem musí být vždy montovány a zapojovány v souladu s provozní příručkou a v souladu s národními a mezinárodními předpisy a pravidly pro tyto aplikace. Montáž a zapojení musí vždy provádět kvalifikování pracovníci. Společnost ELESA+GANTER nepřebírá jakoukoliv odpovědnost za škody vzniklé nesprávným použitím tohoto prvku.
