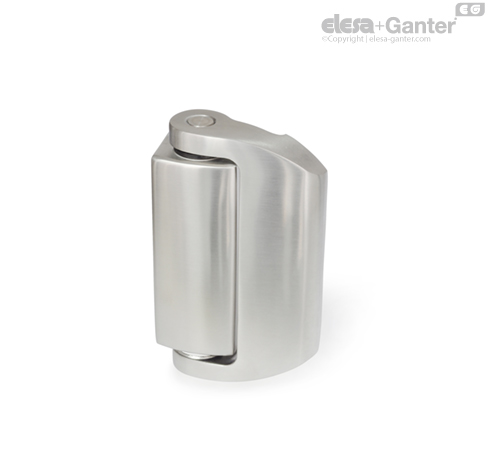

GN 139.6
GN 139.6
Panty bez bezpečnostního spínače
Nerezová ocel
Nerezová ocel

78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Přesný odlitek z nerezové oceli
Čep
Nerezová ocel AISI 316L
Panty bez bezpečnostního spínače GN 139.6 jsou tvarově shodné (s vyjímkou pantů s konektorem) s panty s vestavěným bezpečnostním spínačem GN 139.5 .. Díky montáži ze zadní strany jsou tyto panty chráněné proti neoprávněné manipulaci a rozebírání.
Kompaktní design kombinuje bezpečnost a atraktivní vzhled.
Provedení se širokým křídlem pantu bylo navržené pro upevňování na skleněné a polykarbonátové dveře.
Mechanické vlastnosti | ||||
Maximální zatížení | Hodnoty s bezpečnostním faktorem | Příklady výpočtu | Směr zatížení | ![]() | ![]() | ![]() |
- | F max. | 2000 N | 2000 N | 2000 N |
- | ||||
Upevnění | zadní montáž, 10 x závitový otvor M8, hloubka 8 mm | |||
Doporučený utahovací moment | 10 Nm (Screws M6) |
