Specifikace

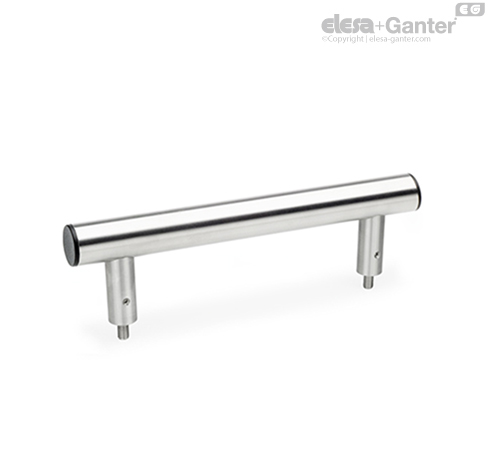

- Typ K: s plastovou krytkou
- Typ E: koncová krytka z nerezové oceli
Nerezová ocel AISI 304, tloušťka stěny 1,5 mm
Matně lesklý povrch, broušená
Nerezová ocel AISI 304
Matně lesklý povrch, broušená
- Plast, termoplastický elastomer (TPE)
- Černá, matný povrch u typu K
- Nerezová ocel AISI 304 u typu E
Nerezová ocel AISI 304
- Montážní čep se závitovým čepem DIN 913-M8
Informace
Při montáži trubkového madla GN 666.7 (přední montáž) se čep nejprve našroubuje ze strany stroje pomocí závitového čepu DIN 913-M8x25 (součást dodávky) a poté se rukojeť natlačí a zajistí upínacím šroubem DIN 914-M5.
Trubková madla GN 666.7 typu E jsou celá vyrobená z nerezové oceli A2.
Schéma montáže
Příklad použitíTrubková madla GN 666.7 umožňují montáž dvojice rukojetí v protilehlé poloze. Tato metoda může být použita na dveře (dvojité madlo).
K tomu je obvykle nutné upravit délku závitu l4. Přiložený závitový čep DIN 913-M8x25-A2 k montážnímu čepu je také nutné zaměnit za delší.
Madla s upravenou délkou závitu l4 jsou k dispozici na vyžádání.
