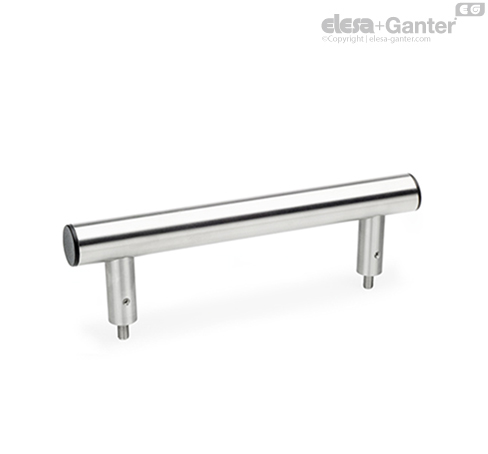

GN 666.7-E Trubková madla S koncovou krytkou z nerezové oceli

Při montáži trubkového madla GN 666.7 (přední montáž) se čep nejprve našroubuje ze strany stroje pomocí závitového čepu DIN 913-M8x25 (součást dodávky) a poté se rukojeť natlačí a zajistí upínacím šroubem DIN 914-M5.

Trubková madla GN 666.7 typu E jsou celá vyrobená z nerezové oceli A2.

Trubková madla GN 666.7 umožňují montáž dvojice rukojetí v protilehlé poloze. Tato metoda může být použita na dveře (dvojité madlo).

K tomu je obvykle nutné upravit délku závitu l₄. Přiložený závitový čep DIN 913-M8x25-A2 k montážnímu čepu je také nutné zaměnit za delší.

Madla s upravenou délkou závitu l₄ jsou k dispozici na vyžádání.
