Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, certifikovaný na samozhášivost podle normy UL-94 V0.
Těsnící kroužek
Silikon, který je přímo aplikovaný na zadní stranu hlavy statoru.
Podložka s elastickými upevňovacími křidélky a samořezné šrouby
Nerezová ocel.
Klíč
Technopolymer na bázi polyamidu (PA).
Otočení
90°.
Stupeň krytí IP
Stupeň krytí IP 65 dle tabulky EN 60529.
Standardní provedení
- CQTF/A: dvojitá drážka pro klíč.
- CQTF/T: trojhranný čep pro klíč.
Maximální trvalá provozní teplota
130 °C.
Nástroj pro demontáž (objednává se samostatně)
Kód: 421550, popis: ATTREZZO CQT.FM, z nerezové oceli AISI 304.
Technické informace
Vlastnosti
Rychlá montáž na dveře z ocelového plechu tloušťky od 1 do 2 mm.
Technická data
Certifikace „V0“ podle normy UL-94 V (Underwriters Laboratories) (informace v kapitole Technická data) znamená, že vzorek plastových součástek s určitým tvarem a rozměry je ve vertikální poloze vystaven působení ohně po dobu 10 vteřin, přičemž se nesmí vytvořit rozžhavené kapky.
Montážní pokyny
Montážní pokyny

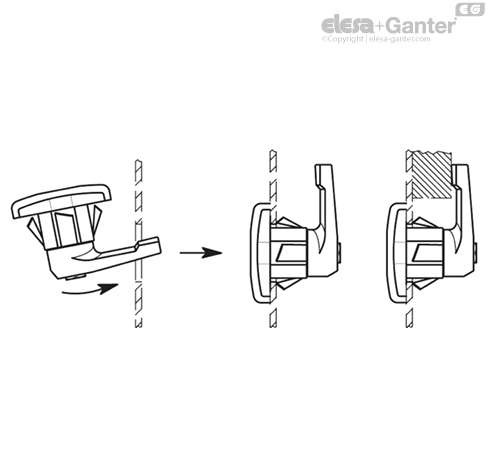

Západka se vkládá do montážního otvoru ve dveřích na vnější straně jazýčkem napřed (viz. obrázek). Jakmile podložka s elastickými upevňovacími křidélky zapadne, je zaručené úplné připevnění.
Západky jsou dodávané s namontovaným jazýčkem pro rychlejší montáž.
V případě potřeby lze západku demontovat z vnitřní strany dveří pomocí nástroje pro demontáž (objednává se samostatně).
