PR-CH

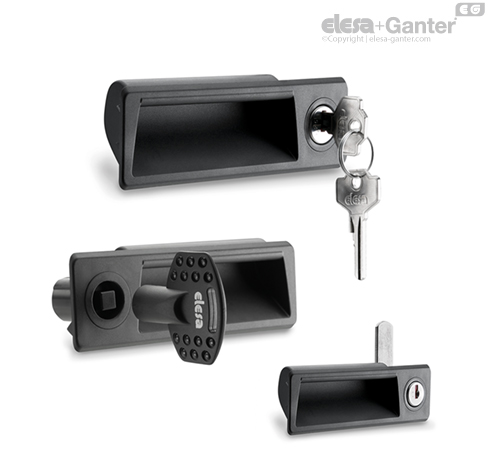

Madla zapuštěná se západkou

Technická data

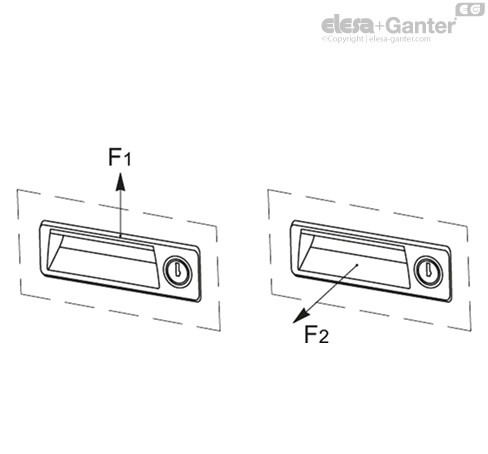

Síly zvedání (F1) a tahu (F2) uvedené v tabulce jsou výsledkem testů provedených v laboratoři s madly namontovanými na plechovový panel o tloušťce = 1,5 mm.



Montážní pokyny

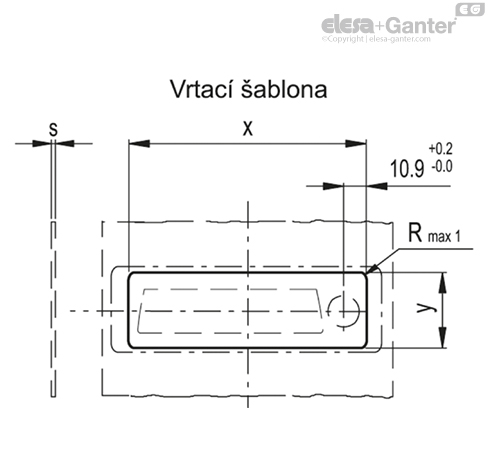

1. Vyřízněte montážní otvor do panelu. Rozměry otvoru dle přiložené tabulky.
2. Před instalací madla odstraňte všechny otřepy způsobené řezáním.

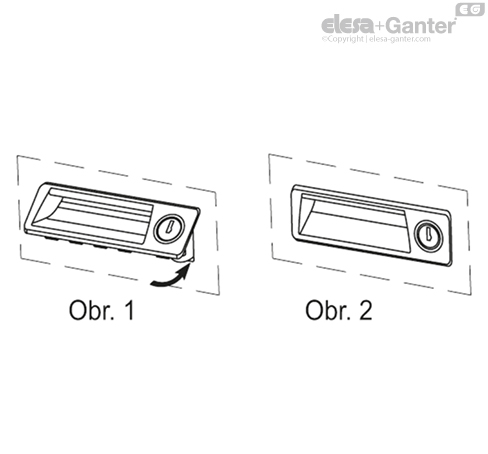

3. Horní část madla vložte do vyřezaného otvoru (Obr. 1).
4. Tlačte na dolní část madla, dokud jej kompletně nezasunete do otvoru (Obr. 2).





Příslušenství na vyžádání (objednává se samostatně)
