Informace

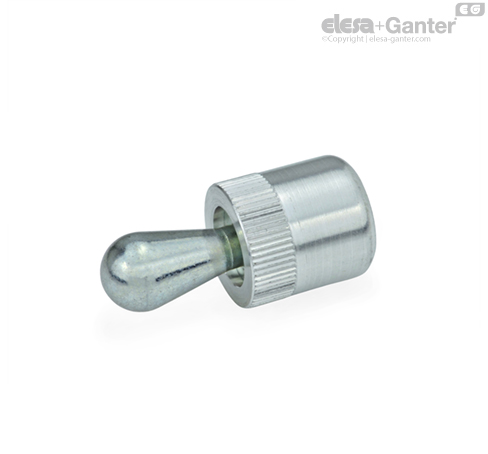

Stranové přítlačné kolíky GN 715 jsou všestranné a praktické prvky pro přidržování, polohování a upínání obrobků.
Nahrazují nákladná technická řešení, jsou prostorově úsporné a jednoduché na instalaci. Rýhované pouzdro se montuje do otvoru s tolerancí H8.
Pro snadnou montáž je k dispozici vhodný montážní nástroj GN 715.1 (viz tabulka).
Technické a instalační pokyny
Poloha montážního otvoru je odvozena od délky obrobku lm, ke kterému se přičítá odsazení otvoru m vypočítané podle tohoto vzorce:
w = maximální rozsah pohybu přítlačného kolíku
t = výška obrobku
m = odsazení otvoru
1. případ:
Výška obrobku t je větší než výška kužele l3
m = d1/2 – w/2
2. případ:
Výška obrobku t je menší než výška kužele l3
m = d1/2 – (l3–t) × 0,123
Pokud je poloha montážního otvoru určena uvedeným způsobem, bude možný plný pohyb stranového přítlačného kolíku k pokrytí tolerance obrobku.
V 1. případě je upínací síla spojena s tahem dolů, který přitlačí obrobek vůči styčné ploše.
Při instalaci doporučujeme použít montážní nástroj GN 715.1 nebo montážní nástroj GN 713.1.
Excentrická pouzdra GN 715.2 jsou montážní pomůckou pro stranové přítlačné čepy GN 714 / GN 715. Umožňují nastavení stranového přítlačného čepu do nejvhodnější upínací polohy, například k pokrytí větších tolerančních rozsahů obrobku.
