Hlavní specifikace
Materiál
Přípojka z nerezové oceli.
Pružina z nerezové oceli.
Závitové pouzdro z hliníku a šestihranné matice z poniklované mosazi.
Vzduchová armatura z modrého eloxovaného hliníku a oceli AVP.
Standardní provedení
- VPH-F: s rovnou rychlospojkou.
- VPH-F-L: se zalomenou rychlospojkou.
- VPH-F-T: s rychlospojkou ve tvaru T.
- VPH-F-RR: s rychlospojkou, bez kruhové matice.
Technické informace
Vlastnosti

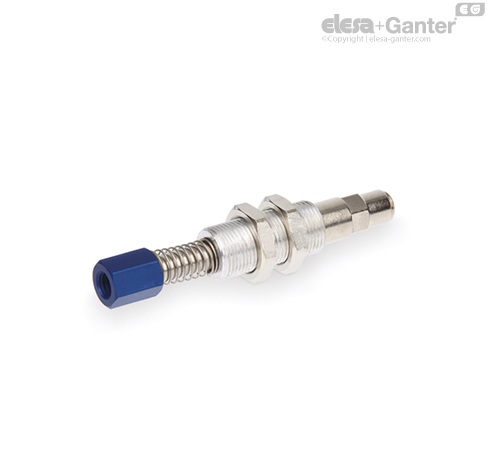

Zavěšení vakuové přísavky VPH se skládá z těchto dílů:
- přípojka z nerezové oceli k připevnění vakuové přísavky;
- ocelové závitové pouzdro se dvěma šestihrannými maticemi k výškovému nastavení a k montáži na automatizační zařízení;
- pružina k tlumení nárazů vakuové přísavky a zároveň k zachovávání konstantního tlaku na zvedané břemeno;
- rychlospojka pro připojení k sací hadici.
Vyznačuje se velmi malými rozměry (přibližně o 50 % menší v porovnání se zavěšením vakuových přísavek VPA) a sníženou hmotností (přibližně o 50 % menší v porovnání se zavěšením vakuových přísavek VPD).
Určeno k použití s vakuovými přísavkami s podpěrou se samčím typem závitu M5.
Účinný zdvih pružiny vůči délce l2 je roven 10 mm.
Kompatibilní s plastovou trubkou o průměru 4×6.
Informace v kapitole Technické údaje k vakuovým přísavkám .
