Hlavní specifikace
Materiál
Mosazná přípojka.
Pružina z nerezové oceli.
Závitové pouzdro z oceli AVP a šestihranné matice.
Vzduchová armatura z modrého eloxovaného hliníku.
Standardní provedení
- VPA-F: se samičím typem závitu a rovnou rychlospojkou.
- VPA-F-L: se samičím typem závitu a zalomenou rychlospojkou.
- VPA-M: se samčím typem závitu a rovnou rychlospojkou.
- VPA-M-L: se samčím typem závitu a zalomenou rychlospojkou.
Technické informace
Vlastnosti

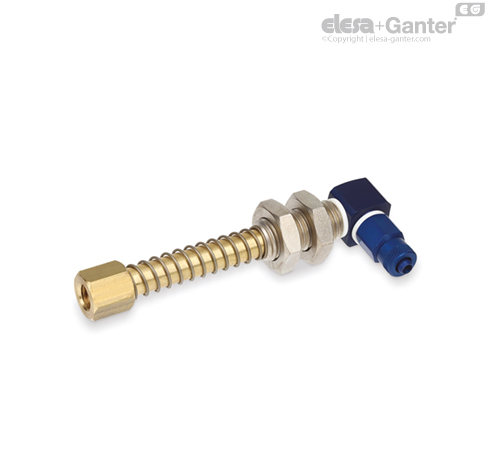

Zavěšení vakuové přísavky VPA se skládá z těchto dílů:
- mosazná přípojka k připevnění vakuové přísavky;
- ocelové závitové pouzdro se dvěma šestihrannými maticemi k rychlému připojení vakuové přísavky k automatizačnímu zařízení;
- pružina k tlumení nárazů vakuové přísavky a zároveň k zachovávání konstantního tlaku na zvedané břemeno;
- rychlospojka pro připojení k sací hadici.
Účinný zdvih pružiny je funkcí vůči délce (l3) přípojky, a to konkrétně:
Kompatibilní s plastovou hadicí o průměru 6×8.
Informace v kapitole Technické údaje k vakuovým přísavkám .
