Hlavní specifikace
Materiál
Dřík z mosazi nebo nerezové oceli.
Pružina z nerezové oceli.
Závitové pouzdro a kruhové matice z mosazi nebo oceli AVP.
Vzduchová armatura z modrého eloxovaného hliníku.
Standardní provedení

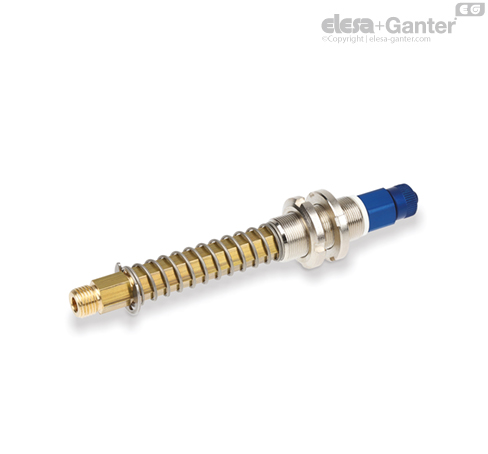

- VPC-M: s rovným samčím závitovým spojením.
- VPC-M-L: se zalomeným samčím závitovým spojením.
Technické informace
Vlastnosti a použití
Zavěšení vakuové přísavky VPC se skládá z těchto dílů:
- mosazná přípojka s šestihrannou částí k připevnění vakuové přísavky – tento tvar brání v otáčení hrdla a na něm připevněného podtlakového talíře kolem své osy;
- ocelové nebo mosazné závitové pouzdro se dvěma utahovacími kruhovými maticemi k rychlému připojení vakuové přísavky k automatizačnímu zařízení;
- pružina k tlumení nárazů vakuové přísavky a zároveň k zachovávání konstantního tlaku na zvedané břemeno;
- rychlospojka pro připojení k sací hadici.
Vhodné pro vakuové přísavky o minimálním průměru 45 mm a maximálním průměru 110 mm.
Účinný zdvih pružiny je funkcí vůči délce (l3) přípojky, a to konkrétně:
Kompatibilní s plastovou hadicí o průměru 6×8.
Informace v kapitole Technické údaje k vakuovým přísavkám .
