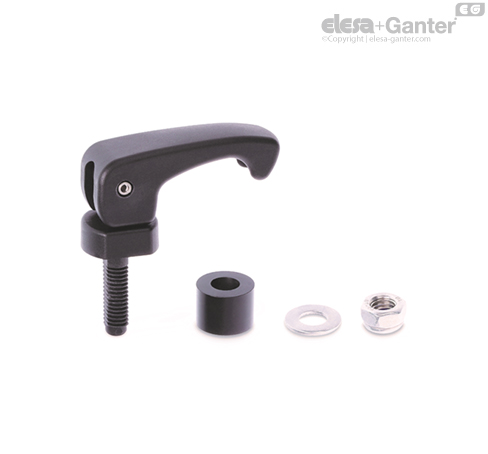

LAC-FL-O-SST Upínací páky s excentrem Referenční čep s antirotačními vlastnostmi

Vlastnosti a použití

Upínací páka s excentrem je zařízení, které umožňuje rychlé a efektivní upnutí panelu (například dveří) ke konstrukci (například rámu) a zaručuje dokonalé uzavření i v případě vibrací nebo jakékoli nesouososti mezi oběma prvky.

Otočením páky ve směru hodinových ručiček se dosáhne expanze elastického zajišťovacího prvku a tím pádem dojde ke vzájemnému zajištění obou prvků (obr. 1).

Výrobek je rovněž vhodný pro aplikace na zařízeních, která jsou často čištěna proudem vody či páry, nebo v prostředí, kde je z hygienického hlediska vyžadována zvláštní pozornost.





Montážní pokyny

Podle uvedených šablon vyvrtejte otvor do panelu (např. dveří), na který se má páka připevnit (obr. 2).

Průměr referenčního otvoru čepu 3.95 mm (provedení LAC-FL-O-SST) umožňuje udržet páku orientovanou v požadované poloze.

Během montáže musí čep procházet otvorem s mírným přesahem.

Podle velikosti šablony uvedené v tabulce vyvrtejte otvor do panelu, který chcete upnout (např. rám) (obr. 3).

Připevněte páku a kontaktní destičku k panelu (poklopu), na opačnou stranu umístěte elastický zajišťovací prvek a podložku, zajistěte samojistnou maticí, dokud nebude veškerý pohyb zcela eliminován mírným stlačením elastického zajišťovacího prvku.





* Maximální přídržná síla krátkodobě vyvíjená elastickým zajišťovacím prvkem.
