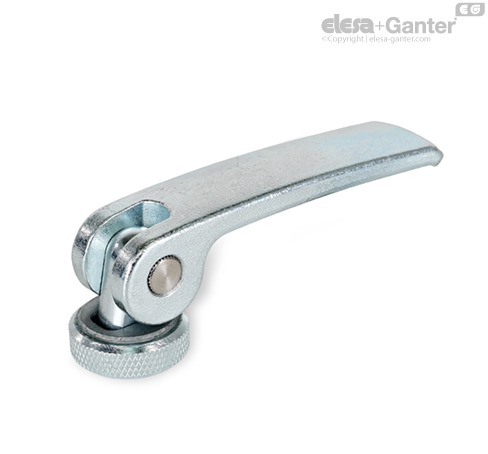

GN 927.2-A Upínací páky s excentrem se závitovou vložkou, ocelová kontaktní destička s regulační maticí

Upínací páky s excentrem GN 927.2 se používají pro rychlé upínání a uvolňování. Tyto páky, na rozdíl od jiných upínacích způsobů s použitím závitu, umožňují upínání bez kroutícího momentu.

Tato páka byla zkonstruována tak, aby zajistila, že její pohyb nepřekročí max. upínací sílu. Nejsou zde žádné volné komponenty, pokud jsou všechny díly namontovány ve správném pořadí.

Typ A má tyto výhody:

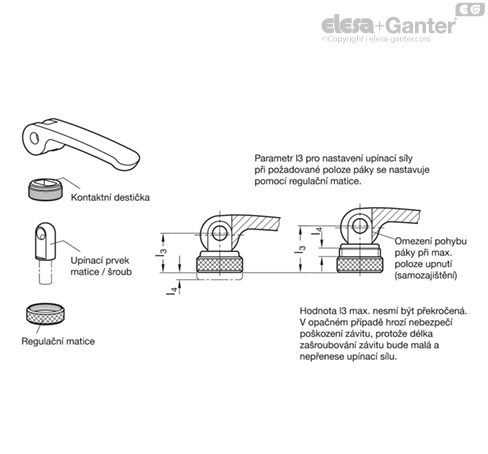

Vzdálenost mezi excentrem páky a upínacím povrchem se nastavuje pomocí závitu s jemným stoupáním, díky čemuž lze upínací polohu jednoduše nastavit i s maximální upínací sílou. Kromě toho lze nastavit také polohu páky vůči ose upínání.
