Hlavní specifikace
Pouzdro
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Lisovaný trn pro montáž.
Rámeček
Technopolymer. Lisovaný přes okraj čelního okénka.
Okénko
Průhledný technopolymer na bázi polyamidu (PA-T), prakticky nerozbitný.
Odolnost proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek (vyhněte se kontaktu s alkoholem v průběhu čištění).
Ciferník
Matně eloxovaný přírodní hliník.
Ve směru hodinových ručiček (D), nebo proti směru hodinových ručiček (S), stupnice, barva černá.
Zobrazené údaje

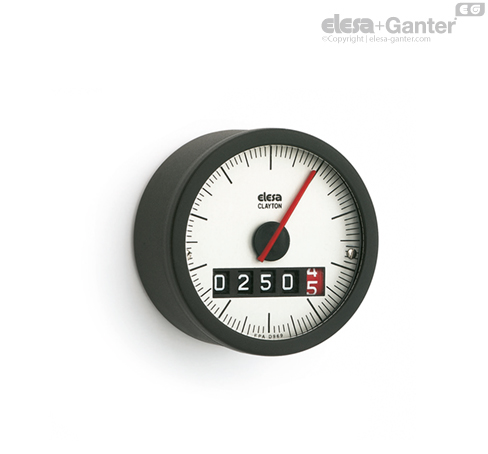

Pětimístné digitální počítadlo a analogová kruhová stupnice s červenou ručičkou. Číslo v červeném poli ukazuje hodnoty v řádu desetin, zatímco ručička ukazuje setiny.
Hodnota na displeji vyjadřuje vzdálenost překonanou mechanismem, který je spojený s hřídelem ukazatele, od výchozí pozice (0). Jedna celá otáčka hřídele stroje odpovídá jedné otáčce ručního kola / ovládacího kolečka a tedy jedné otáčce červené ručičky. Jedna otáčka červené ručičky odpovídá způsobu interpretace údajů na počítadle (viz. tabulka "Stav počítadla po jedné otáčce červené ručičky").
Stupeň krytí IP
Okénko je připevněno k pouzdru ultrazvukovým svařováním, což zaručuje kompletní utěsnění ukazatele se stupněm krytí IP 65, dle EN 60529.
Technické informace
Vlastnosti a použití
Ukazatelé polohy s nepřímým náhonem digitálně-analogové jsou vhodné pro použití na hřídelích v jakékoliv poloze.
Pro výběr ručního kola použijte tabulku "Kombinace ručních kol / ovládacích koleček s ukazateli"-.
Speciální provedení na vyžádání
Speciální provedení na vyžádání
- Bez ručičky
- Ciferník bez popisu
- Speciální ciferník s logem nebo stupnice dle přání zákazníka
- Zobrazení zvláštních údajů po dokončení jedné otáčky.
