Hlavní specifikace
Materiál
Vysoce odolný technopolymer na bázi polypropylenu (PP), barva černá, matný povrch.
Montážní pouzdro
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočná rukojeť
I.621+x z technopolymeru na bázi polyamidu (PA), barva černá, matný povrch.
Standardní provedení
Náboj z černěné oceli, vystružený otvor v toleranci H7, upevnění na hřídel pomocí upínacího šroubu s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85.
Provedení -K s otvorem a keyway podle DIN 6885/1, tolerance.
- VRTP-GXX2-K: bez rukojeti.
- VRTP-GXX2+I-K: s otočnou rukojetí.
Technické informace
Volba ukazatele (objednává se samostatně)

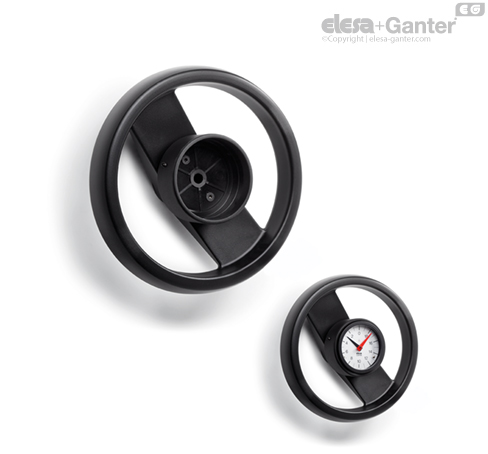

Ruční kola se dvěma paprsky VRTP-XX jsou vhodná pro použití s analogovými nebo digitálně-analogovými ukazateli polohy gravitačními.
Pro výběr ukazatele polohy použijte tabulku možných kombincí ovládacích koleček s ukazateli.
Podívejte se také na Montážní pokyny pro ukazatelé polohy gravitační typ G.
Speciální provedení na vyžádání
Speciální provedení na vyžádání
Provedení s ručním vynulováním: ukazatel polohy může být vynulován v jakékoliv poloze v rozsahu svého zobrazení. Další určování polohy je pak vztaženo k bodu vynulování. Vlastní vynulování ukazatele polohy provedete otáčením montážního pouzdra tak, až se obě ručičky dostanou na nulu, přičemž je nutno stále držet tělo ukazatele polohy aby se neotáčelo. Tímto způsobem lehce dosáhnete požadovaného nastavení vzájemné polohy kola a ukazatele.
