Hlavní specifikace
Ramena madla
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch. Dodáváno smontované. Způsob montáže ramen madla a trubky zaručuje, že se trubka v ramenech neprotáčí.
Prostřední rameno
Technopolymer na bázi polyamidu (PA) vyztuženého skelnými vlákny, černá barva, matný povrch, montáž zatlačením. Dodává se v sestaveném stavu.
Šroub bez opatřený vnitřním šestihranem pro připevnění držáku k trubce z nerezové oceli AISI 304.
Drážkovaný průchozí otvor s vybráním pro šrouby s válcovou nebo šestihrannou hlavou.
Trubka
Nerezová ocel AISI 304.
Standardní provedení

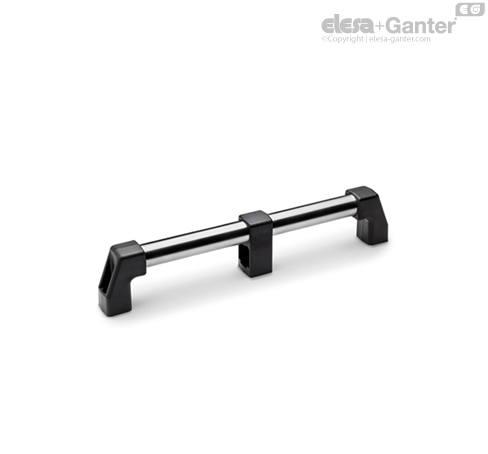

- M.1043-SCM-SST: průchozí otvory pro šrouby s válcovou hlavou a vnitřním šestihranem.

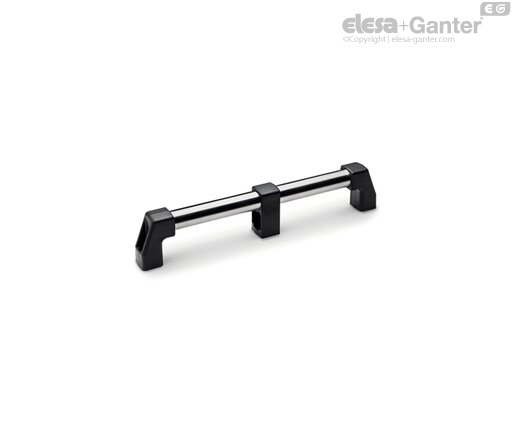

- M.1043-SCM-BM-SST: mosazná pouzdra, slepé závitové otvory.
Technické informace
Technická data
Pevnost v tahu: hodnota F2 uvedená v tabulce, byla získána při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
