DCE-H

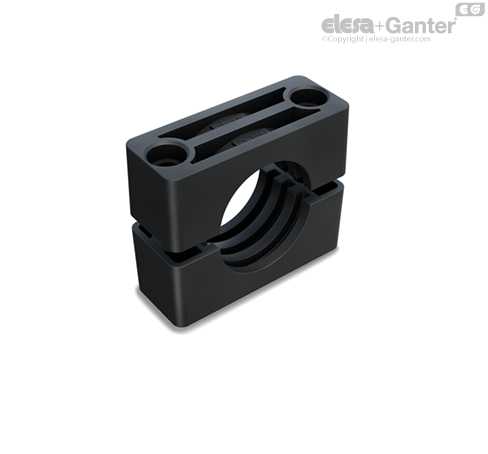

Trubkové upínače zátěžové řady podle DIN 3015-2

Vlastnosti a použití

Trubkový upínač zátěžové řady, jehož provedení je v souladu s normou DIN 3015-2, umožňuje zajišťování tuhých trubek a vytváření potrubního systému (pro kapaliny nebo plyny).

Předpis vycházející z norem DIN definuje zejména konkrétní referenční skupiny založené celkových rozměrech těles objímek.

Tabulka udává vzájemné přiřazení mezi skupinou podle DIN 3015-2 a odpovídající skupinou DCE-H.

Tyto upínače se používají v oblasti těžké průmyslové hydrauliky pro sestavování hydraulických a olejově hydraulických systémů, u kterých jsou požadovány vysoká mechanická síla a účinné snížení přenosu vibrací a hluku.

Používají se v železničním a námořním odvětví, na příbřežních a pobřežních plošinách.

Informace v kapitole Technické údaje trubkových upínačů.

Provedení na vyžádání

• Upínače pro trubky s rozdílnými průměry.

• Různé materiály a barvy.

Příslušenství

Pro montážní sadu DCK-H.

• DCE-PU: krycí desky.

• DCE-PL: přivařené dolní desky.

• DCE-SRC: šrouby s válcovou hlavou.

• DCE-SRE: šrouby se šestihrannou hlavou.

• DCE-GU: montážní vodítka.

• DCE-NTG: matice pro montážní vodítka.
