Informace
Závěsná oka GN 587.2 se používají se samostatným zvedacím zařízením a vázacím vybavením. Přivařují se na vybavení nesoucí břemeno nebo přímo na břemeno a dokážou pohltit zatížení v jakémkoli směru.
Závěsná oka typu K lze připevnit přímo k okraji a mají větší rozsah výkyvu. Vymezovací bloky umožňují obvodový svařovaný šev podle pokynů pro svařování na standardním listu.
Radiální upínací pružina udržuje oko v jakékoliv poloze a tlumí veškerý hluk způsobený vibracemi. Všechny části jsou zachycené a připojené k sobě navzájem.
Jmenovité zatížení je uvedeno na závěsném oku. Závěsná oka GN 587.2 splňují požadavky směrnice 2006/42/ES o strojím zařízení a pravidla DGUV GS-HM-36.

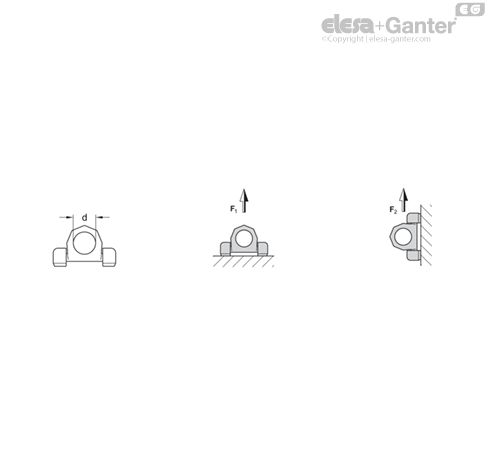

Nosnost
| Průměr d | F1 | F2 |
| max. v t | max. v t |
| 48 | 4 | 4 |
| 60 | 6.7 | 6.7 |
| 65 | 10 | 10 |
Uvedené hodnoty zatížení platí pro rozsah provozních teplot od –40 °C do +200 °C. Další informace naleznete v návodu k použití.
Opotřebení / životnost / bezpečnostní pokyny
1. Pečlivě zkontrolujte značky opotřebení a určete míru opotřebení na zvedacím bodě. Pokud tyto značky pokrývají celý vnější obrys nebo obrys otvoru, dosáhl upevňovací bod konce své životnosti a je nutné jej vyměnit.
2. Pokud je zvedací bod ohnutý nebo vykazuje známky poškození či prasknutí, není jeho použití již bezpečné.
V každém případě je nutná výměna.
Při instalaci, uvádění do provozu a používání je nutné dodržovat informace uvedené v návodu k použití. Ten je přiložen k produktu a v digitální podobě je dostupný na stránkách elesa-ganter.cz.

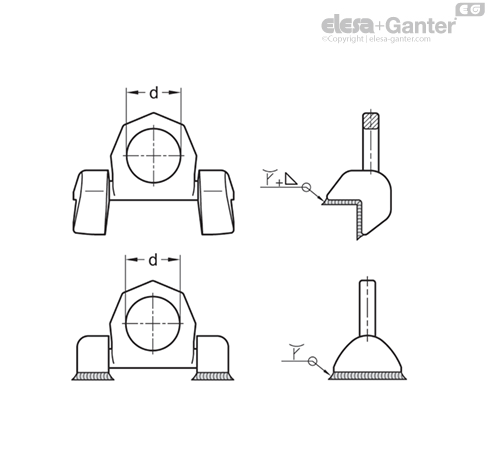

Pokyny k upevnění/přivaření
| Typ K |
| Průměr d | Velikost svarového švu |
| 48 | HY 4 + a3 |
| 60 | HY 5 + a3 |
| 65 | HY 8 + a3 |
| Typ P |
| Průměr d | Velikost svarového švu |
| 48 | HY 3 |
| 60 | HY 5 |
| 65 | HY 6 |
Svařování musí provádět certifikovaný svářeč podle normy ISO 9606-1.
