Hlavní specifikace

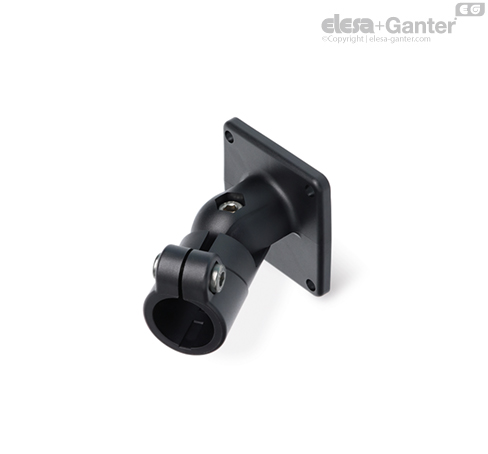

Upínač a základna
Technopolymer na bázi polyamidu (PA) vyztužený skleněnými vlákny, černá barva RAL 9005 (C9) nebo šedá barva RAL 7040 (C33), odolný proti UV záření, matný povrch.
Šrouby a matice (součást dodávky)
Šroub s válcovou hlavou a vnitřním šestihranem z nerezové oceli AISI 304 s úpravou proti zadření.
Samopojistné matice z nerezové oceli AISI 304.
Standardní provedení
- TCC-AP-PB-S: bez ozubení.
Technické informace
Vlastnosti
Spoje zahrnující základny s vnějším ozubením a upínače s vnitřním ozubením (36 zubů) mají úhel nastavení 10°.
Spoje zahrnující základny a upínače bez ozubení lze nastavit v libovolném úhlu.
Upínače pro trubky o průměru 30 ± 0,2 mm.
Pro trubky s menším průměrem lze použít redukční vložku TCC-A (dodává se samostatně).
Upínací šrouby „s“ lze nahradit sadou TCC-KS.
Technická data
Hodnoty odporu uvedené v tabulce byly měřeny během laboratorních testů při teplotě okolí se šrouby utaženými na doporučený utahovací moment „C#“.
