Hlavní specifikace

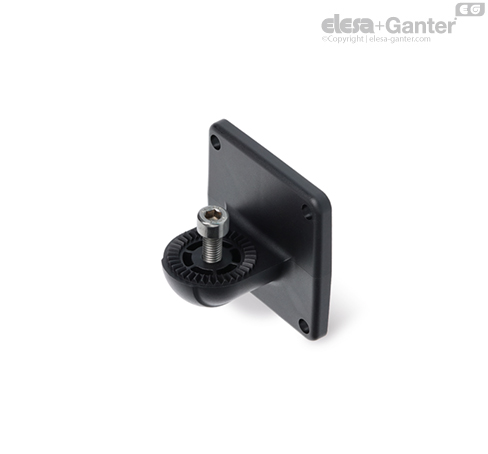

Základna
Technopolymer na bázi polyamidu (PA) vyztužený skleněnými vlákny, černá barva RAL 9005 (C9) nebo šedá barva RAL 7040 (C33), odolný proti UV záření, matný povrch.
Šroub a matice (součást dodávky)
Šrouby s válcovou hlavou a vnitřním šestihranem z nerezové oceli AISI 304 s povrchovou úpravou proti zadření.
Samopojistná matice z nerezové oceli AISI 304
Standardní provedení
- TCC-PB-E: vnější ozubení.
Technické informace
Vlastnosti
Základnu s vnějším ozubením lze spojit s upínačem s vnitřním ozubením, nebo lze základu bez ozubení spojit s upínačem bez ozubení, a vytvořit tak otočný spoj.
Spoje zahrnující základny s vnějším ozubením a upínače s vnitřním ozubením (36 zubů) mají úhel nastavení 10°.
Spoje zahrnující základny a upínače bez ozubení lze nastavit v libovolném úhlu.
Upínací šroub „s“ lze nahradit sadou TCC-KS.
Technická data
Hodnoty odporu uvedené v tabulce byly měřeny během laboratorních testů při teplotě okolí se šrouby utaženými na doporučený utahovací moment „C#“.
