Technické informace
Vlastnosti a použití
Prostřednictvím objímkového tělesa DCE-H lze získat různé konfigurace sad, které umožňují zajišťování tuhých trubek a vytváření tuhého potrubního systému bezpečným způsobem snižujícím vibrace a hluk.
Norma DIN 3015-2 definuje technické, rozměrové a materiálové požadavky pro vytváření upevňovacího systému vhodného k použití ve vícero oblastech.
Předpis vycházející z norem DIN definuje zejména konkrétní referenční skupiny založené celkových rozměrech těles objímek.
Tabulka udává vzájemné přiřazení mezi skupinami podle DIN 3015-2 a odpovídajícími skupinami DCE-H.
Tyto upínače se používají v oblasti těžké průmyslové hydrauliky pro sestavování hydraulických a olejově hydraulických systémů, u kterých jsou požadovány vysoká mechanická síla a účinné snížení přenosu vibrací a hluku.

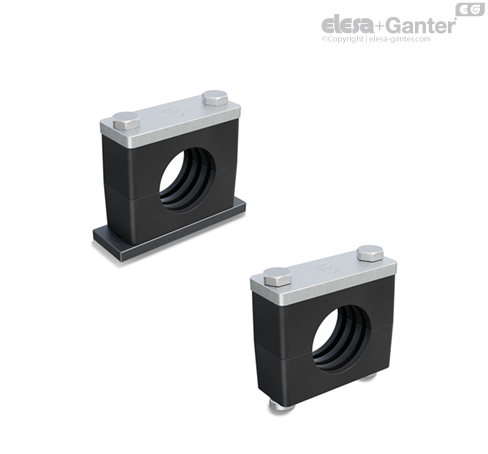

Montáž upínací sady se zahajuje zdola; přivařovací deska DCE-PL představuje základnu, na které spočívá spodní poloviční objímka, do níž se poté vkládá trubka, která se překrývá horní poloviční objímkou. Pokud není nutné pevné řešení, lze namísto desky použít montážní matice DCE-NTG. Jsou-li tyto matice umístěny na vodítku DCE-GU, umožňují posouvání sady podél tohoto vodítka, a tím i provádění úprav jeho polohy během fáze umísťování.
Při utahování objímky je možné použít krycí desku DCE-PU společně se šrouby se šestihrannou hlavou DCE-SRE.
Informace v kapitole Technické údaje trubkových upínačů.
