Vlastnosti a použití

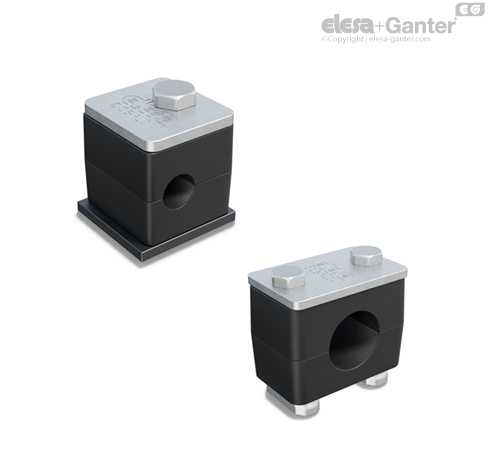

Prostřednictvím objímkového tělesa DCE-S lze získat různé konfigurace sad, které umožňují zajišťování tuhých trubek nebo ohebných kabelů bezpečným způsobem snižujícím vibrace a hluk.
Norma DIN 3015-1 definuje technické, rozměrové a materiálové požadavky pro vytváření upevňovacího systému vhodného k použití ve vícero oblastech.
Předpis vycházející z norem DIN definuje zejména konkrétní referenční skupiny založené celkových rozměrech těles objímek.
Tabulka udává vzájemné přiřazení mezi skupinami podle DIN 3015-1 a odpovídajícími skupinami DCE-S.
Speciální vnitřní rýhování dvou polovičních objímek umožňuje dosahování vysoké úrovně sevření mezi upínačem a trubkou, čímž zajišťuje vysokou stabilitu.
Používají se jak v oblasti průmyslové hydrauliky jako upevňovací systém k sestavování konstrukcí z tuhých trubek (pro kapaliny nebo plyny), tak i v oblasti mobilní hydrauliky (strojů pro manipulaci s materiálem, zemědělských vozidel) k sestavování konstrukcí hydraulických nebo pneumatických systémů.
Montáž upínací sady se zahajuje zdola; přivařovací deska DCE-PL představuje základnu, na které spočívá spodní poloviční objímka, do níž se poté vkládá trubka (nebo hadice), která se překrývá horní poloviční objímkou. Pokud není nutné pevné řešení, lze namísto desky použít montážní matice DCE-NTG. Jsou-li tyto matice umístěny na vodítku DCE-GU, umožňují posouvání sady podél tohoto vodítka, a tím i provádění úprav jeho polohy během fáze umísťování.
Při utahování objímky je možno použít krycí desku DCE-PU společně se šrouby se šestihrannou hlavou DCE-SRE nebo, pokud není nezbytná horní deska, se doporučuje použití šroubů s válcovou hlavou a vnitřním šestihranem DCE-SRV společně s podložkou DCE-WA.
Informace v kapitole Technické údaje trubkových upínačů.
